10 分钟轻松玩转 ThingsCloud 看板仪表盘

4/7/2023

articles/2023/20230407160926_92ce7beffffda0d2ce22471a09aa59e9.png

很多用户将物联网设备接入 ThingsCloud 后,毫不费力就可以搭建出简洁美观的可视化看板。看板是 ThingsCloud 平台上的一款开箱即用的可视化产品,可以帮助您在 10 分钟内搭建出专业水准的看板页面,可视化展示设备数据和状态,同时支持丰富的控制类组件。

今天我们主要分享的是看板中的数值类型仪表盘。在物联网数据采集中,大多数传感器上报的数据都是数值类型,例如:

  • 工业制造:监测生产线上的各种数据,如温度、湿度、压力等等,帮助工厂管理者及时了解生产线的运行情况,提高生产效率和质量。
  • 物流管理:监测物流车辆的位置、速度、载重等数据,帮助物流公司管理者更好地调度车辆,提高物流配送效率。
  • 建筑管理:监测建筑物的能耗、温湿度等数据,帮助建筑管理员及时发现和解决问题,提高建筑物的舒适度和能源利用效率。
  • 公共场所:实时监测烟雾浓度,帮助消防员及时发现火灾,减少火灾的损失和危害。
  • 农业种植:监测农田的土壤湿度、光照强度、温度等数据,帮助农户合理施肥、灌溉,提高农作物产量和质量。同时,也可以监测农业设施的运行情况,如农机的油耗、维护情况等,及时发现问题,提高设施利用效率和农业生产的整体效益。
  • 水利河道:监测水库、河流、水文站等水利设施的水位、流量、水质等数据,帮助水利管理者及时掌握水利设施运行情况,提高水利管理效率和水资源利用效率。

当设备上报数据后,您可以将设备属性快速添加到看板中。

articles/2023/20230407153426_27a61b29b88cb6e6722b30112b405026.png

选择之前创建的看板,或者创建一个新的看板。

articles/2023/20230407154838_1ecd8c1252f92fd29f657f8bb5318af4.png

接下来就可以选择喜欢的组件,这里我们在仪表盘分类中选择合适的组件。

articles/2023/20230407162240_6918cb6e8386bc53b990bc8829c6f678.png

articles/2023/20230407155010_10a0f5d52dc0b1a9d48be43736d96319.png

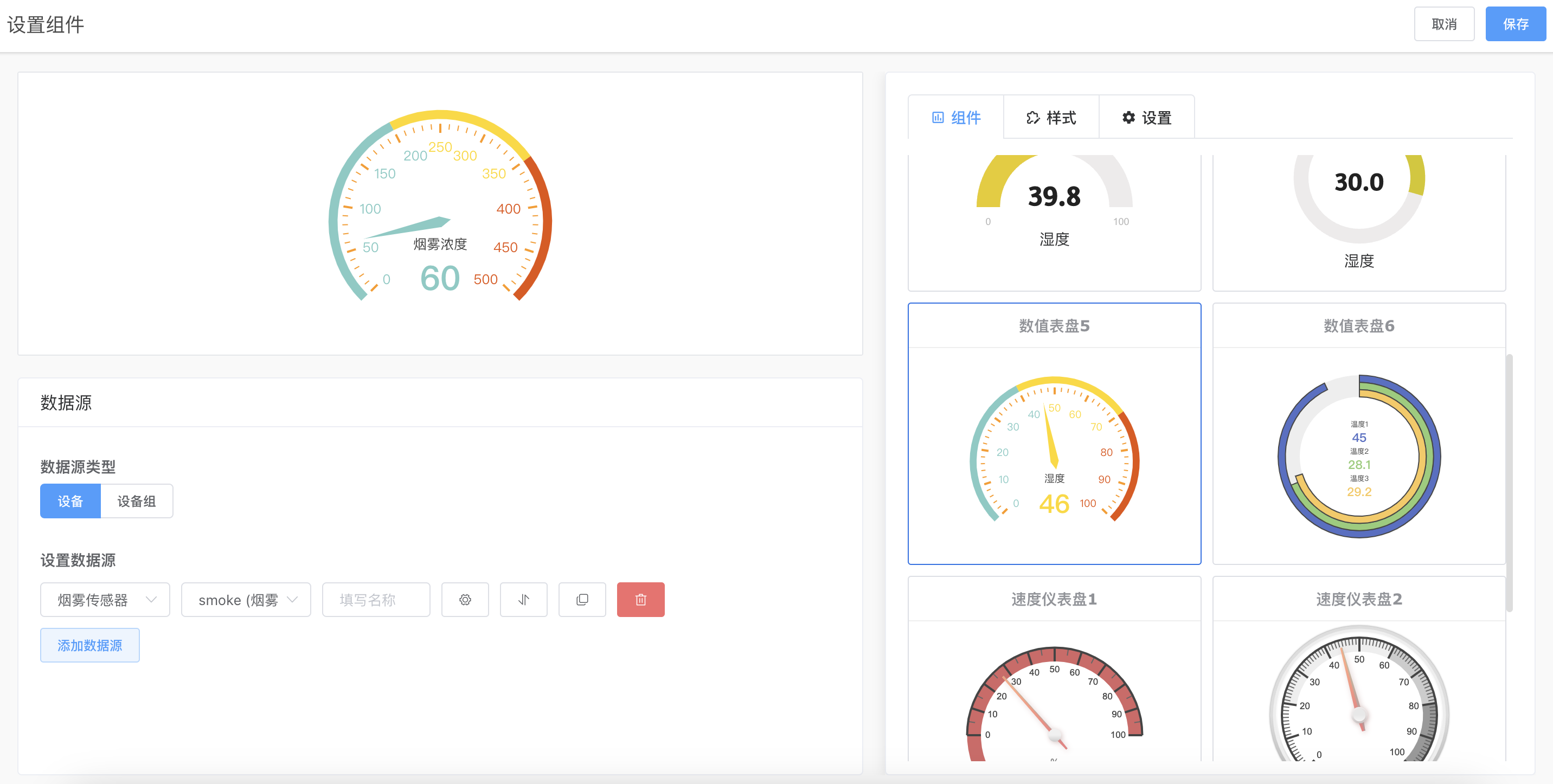

选定组件后,可以对仪表盘样式进行自定义调整。不同仪表盘支持不同的样式选项。

articles/2023/20230407151657_ac672e9cd5c3875f5e466efed1dbfd89.png

当然,您还可以在左侧下方,继续添加更多的设备属性。

articles/2023/20230407155054_caed7a5ff1535a95930c7a6ee4cea94d.png

就这样,一个包含三个仪表盘的看板组件,轻松搞定了!

articles/2023/20230407160255_76e025b119982a840bc2f4fec818b6fb.png

您还可以给看板设置背景图片,使用看板设置中的上传图片功能。背景图片的搭配非常有利于看板的整体效果。

articles/2023/20230407150736_2750f3cf0154d5284fc2bb819d0f66e0.png

为了避免组件和看板背景图片的重合,可以将组件卡片设置为带有半透明效果的背景色。

articles/2023/20230407161239_b47ace4e8de4bfae22c740f9f1e95587.png

大功告成!

articles/2023/20230407155945_1a393be5416ef8944e1c18c179996fc0.png

看板搭建好后,除了您在控制台随时打开浏览,还可以生成共享 URL,以及二维码,用于共享给同事或客户。

articles/2023/20230407161344_7707bfa3850f0cd7bd7f6f2ee8482d80.png

另外,您还可以将看板关联给多个用户。

articles/2023/20230407161618_44b63104f992e90b895c5d0f336c5dd7.png

为用户开通 ThingsXS 登录账号,用户便拥有看板的访问权限。

articles/2023/20230210141346_963c32193b6b9ac947b5f0122f35413a.png

articles/2023/20230209231803_f37d3aa3f3c7af6a6ccf9437555094a6.png

是不是很简单呢?期待您的探索,为您的物联网项目中搭建精彩的可视化看板。

如果您的物联网设备还未接入 ThingsCloud ,请参考 设备接入指南
