RS485 / Modbus 设备接入 ThingsCloud：关键配置与避坑指南

RS485 / Modbus 是工业现场最常见的设备接入方式之一。温湿度传感器、电表、水表、流量计、继电器、温控器、PLC 等设备，经常通过 RS485 总线和 Modbus RTU 协议暴露数据和控制能力。

但在实际交付中，Modbus 接入的难点往往不在“能不能连上云平台”，而在这些细节：从机地址有没有填对、寄存器地址是否和设备手册一致、03 / 04 功能码有没有选错、字节序是否匹配、任务查询间隔是否合理、属性下发能否正确转换为 Modbus 指令。

本文把 ThingsCloud 中 RS485 / Modbus 设备接入的关键配置拆开讲清楚，帮助设备厂商、系统集成商和现场交付工程师减少调试时间。

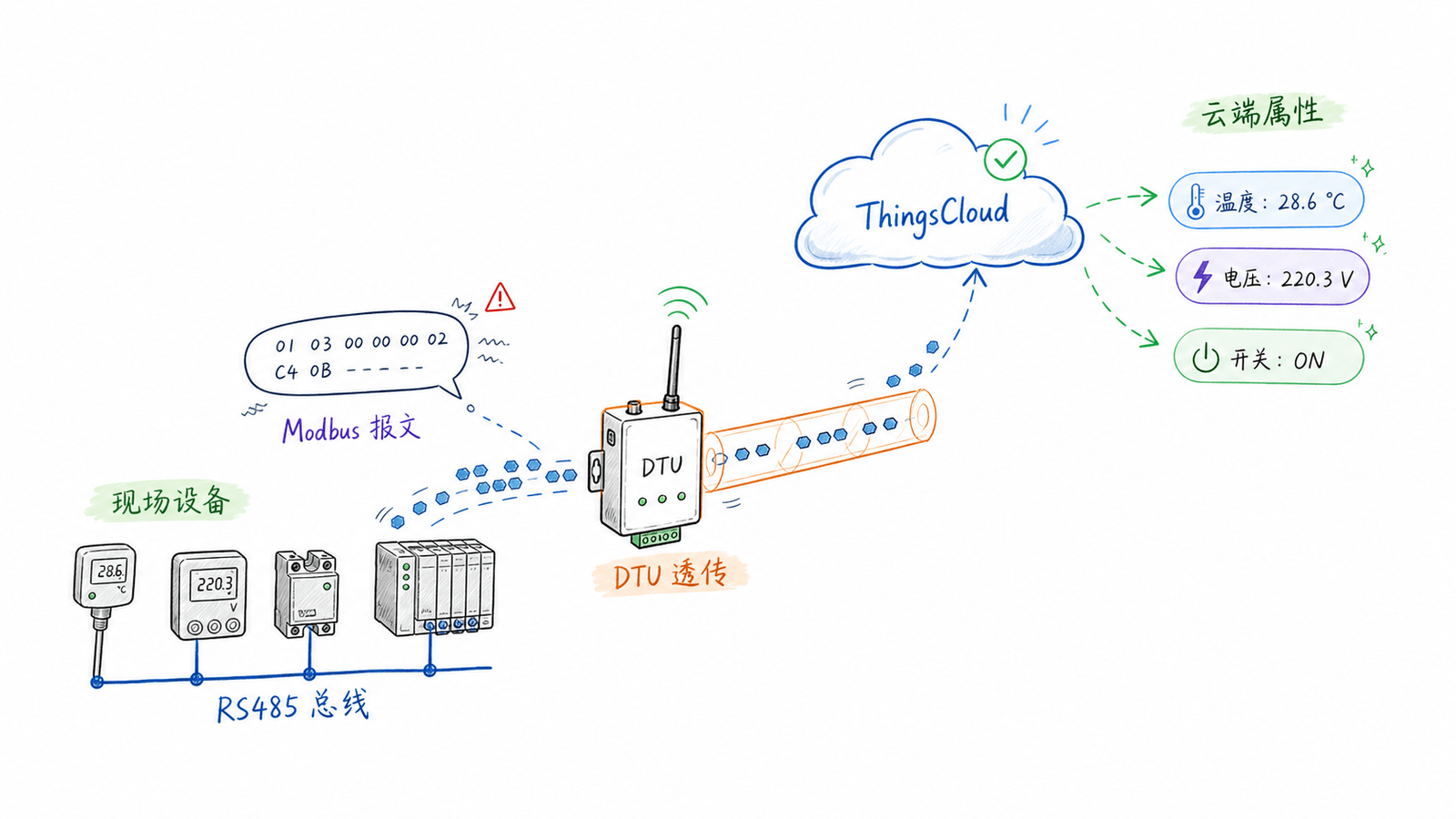

一、先理解接入链路：DTU 是通道，ThingsCloud 负责解析

典型 RS485 / Modbus RTU 设备不能直接连到云平台，需要先接入 DTU。这里要先区分两个概念：RS485 是现场总线通信方式，Modbus RTU 是运行在串口链路上的协议。DTU 一侧连接 RS485 总线，另一侧通过 MQTT 或 TCP 连接 ThingsCloud，把现场 Modbus RTU 报文透传到云端，也把云端下发的 Modbus 指令转发给现场设备。

在 ThingsCloud 里，完整链路可以理解为 4 层：

1. 现场设备层：传感器、仪表、继电器、温控器、PLC 等设备，按各自 Modbus 手册提供寄存器地址和数据类型。
2. 通信转换层：DTU 负责把 RS485 侧的 Modbus RTU 报文转发到云平台，常见接入方式是 MQTT 或 TCP。
3. 设备模型层：在 ThingsCloud 设备类型中定义属性，并把属性和 Modbus 寄存器绑定。
4. 应用使用层：设备详情、可视化看板、ThingsX App、告警、任务和 API 都围绕属性工作。

这个分层很重要。DTU 负责传输，ThingsCloud 负责按配置解析和转换。如果只看到 DTU 在线，但没有把设备属性、寄存器和自定义数据流配置好，云平台仍然无法把一段 HEX 报文变成可读的温度、电压或开关状态。

二、创建设备类型时，先把协议选对

不少接入问题来自第一步的协议选择。创建设备类型时，如果是 Modbus RTU 透传设备，需要把设备接入协议选择为 Modbus RTU 透传。这样设备类型详情中才会出现 Modbus 配置，后续才能把属性绑定到 IO 寄存器或数据寄存器。

如果 DTU 通过 MQTT 透传 Modbus HEX 消息，还需要创建默认自定义数据流，消息格式选择 Modbus RTU。常见默认标识符是 stream，后续在 DTU 的 MQTT 主题、Modbus 配置和属性智能转换中都要保持一致。

如果 DTU 使用 TCP 透传方式接入，则需要让自定义数据流绑定 TCP 数据流。无论 MQTT 还是 TCP，核心原则都是一致的：设备类型、设备、DTU 连接参数和自定义数据流必须指向同一条通道。

这里有一个简单判断：

三、属性定义不是形式，它决定后续应用怎么用数据

Modbus 手册里写的是寄存器，ThingsCloud 应用里使用的是属性。接入前，需要先把设备能力翻译成清晰的属性定义。

例如电表可以定义为电压、电流、有功功率、功率因数、电能等数值属性；温湿度传感器可以定义为温度和湿度；继电器则可以定义为 relay1、relay2 这样的开关量属性。

定义属性时建议注意 4 点：

1. 属性标识符使用英文、数字、下划线或短横线，不要使用中文标识符。
2. 数值寄存器绑定 Number 属性，例如温度、电压、压力、流量。
3. IO 寄存器绑定 Boolean 属性，例如继电器、开关量输入、线圈状态。
4. 读写方向要和业务一致，只采集的属性使用设备上报，需要下发控制的属性使用设备云端共享。

这一步做好后，后续看板、App、告警和 API 都可以复用同一套属性，而不是在不同环节重复解释 Modbus 寄存器。

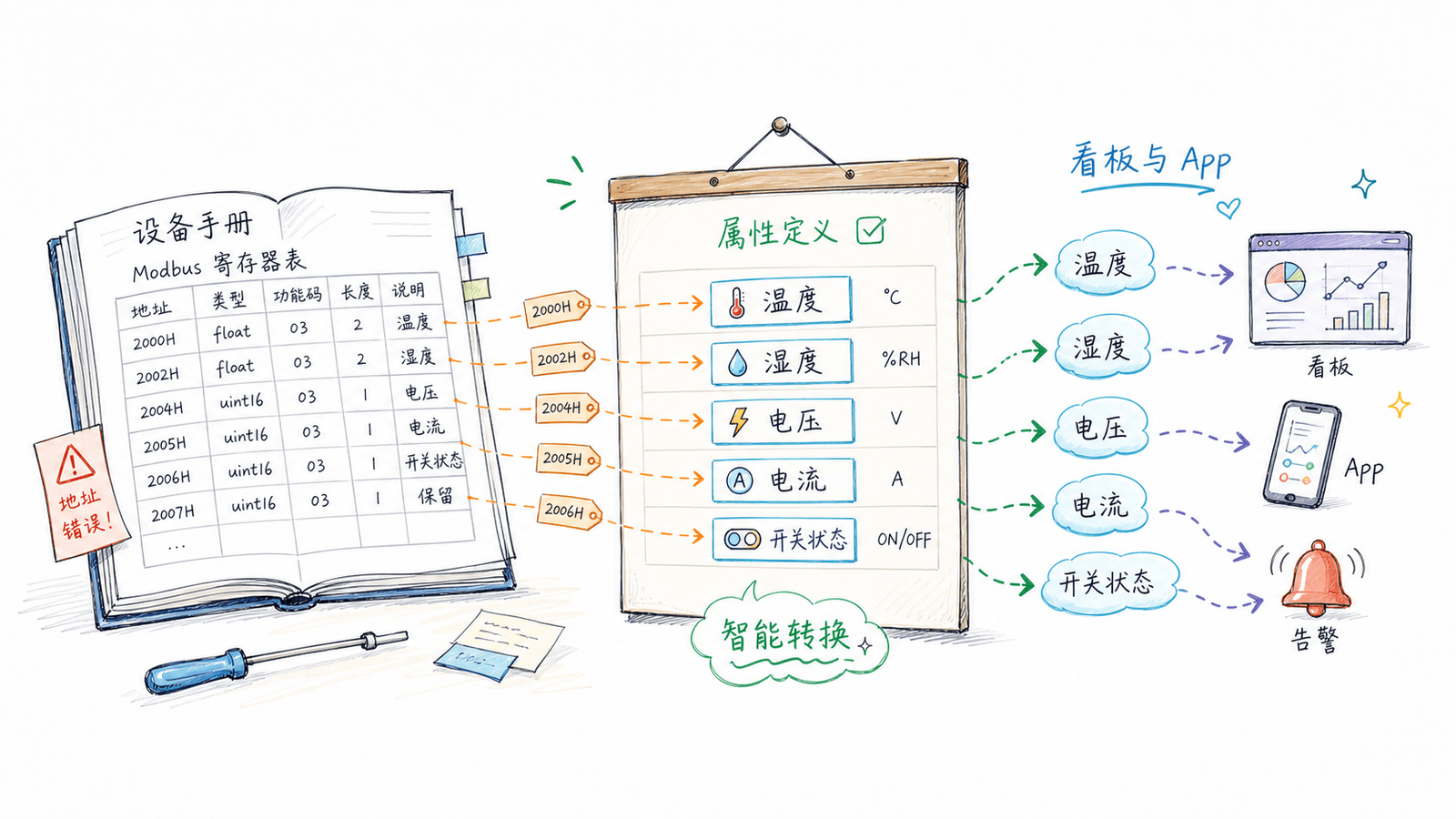

四、寄存器配置要按设备手册逐项核对

进入设备类型的 Modbus 配置 后，需要把属性绑定到设备手册中的寄存器地址、读写类型、数据类型和字节序。

这是最容易出错的环节。建议现场调试时至少核对以下内容：

ThingsCloud 的 Modbus 数值寄存器支持 16 位整数、16 位无符号整数、32 位整数、32 位无符号整数、32 位浮点数等常见数据类型。对于 32 位数据，要特别关注寄存器个数和字节序。

五、开启属性智能转换，并确认自定义数据流一致

寄存器表配置完成后，还需要开启 属性智能转换。开启后，ThingsCloud 才会根据寄存器表自动完成两件事：

1. 当设备上报 Modbus 响应报文时，自动解析出对应属性值。
2. 当平台下发属性时，自动转换成 Modbus 写寄存器或写线圈指令。

这里还要设置自定义数据流，并让它和 DTU 实际使用的通道一致。比如 MQTT 透传场景中，DTU 通常发布到 data/stream，订阅 data/stream/set；那么 Modbus 配置里也应该选择同一个 stream 数据流。

如果 DTU 已经在线，但任务运行后没有属性值，或者属性下发没有变成 Modbus 指令，优先检查这 3 个地方：

1. 设备类型是否选了 Modbus RTU 透传
2. 属性智能转换是否开启
3. 自定义数据流标识符和 DTU 主题是否一致

六、采集数据通常需要任务主动查询

很多 Modbus 设备不会主动上报数据，而是等待主机查询。此时需要在 ThingsCloud 中创建 Modbus 下发任务，定时向设备发送查询指令。

以常见传感器和仪表为例：

• 读取输入寄存器通常使用 04 功能码
• 读取保持寄存器通常使用 03 功能码
• 读取线圈状态通常使用 01 功能码
• 读取离散输入状态通常使用 02 功能码

任务建议先手动运行一次，确认设备调试日志中能看到平台下发的 Modbus 请求、DTU 上报的 Modbus 响应，以及智能解析后的属性值。确认单次查询稳定后，再开启间隔定时，例如每 5 分钟查询一次电表数据。

如果同一台设备的寄存器地址不连续，不必强行合并成一个大范围读取。可以像电表接入示例那样拆成多个任务，分别读取不同区域的寄存器，减少无效读取和解析风险。

七、下发控制前，先确认寄存器是否真的可写

Modbus 接入不仅能采集数据，也能控制设备。比如在设备详情、可视化看板或 ThingsX App 中修改继电器开关、温控器目标温度、PLC 保持寄存器，ThingsCloud 可以根据寄存器配置自动转换为 Modbus 写入指令。

不过，控制类场景要比采集更谨慎：

1. 对开关量继电器，通常需要绑定读写型 IO 寄存器，平台下发时可转换为 05 功能码。
2. 对数值配置项，通常需要绑定读写型保持寄存器，平台下发时可转换为 06 功能码。

建议把首次下发测试放在安全环境中完成，先用指示灯、空载继电器或测试寄存器确认逻辑，再接入真实设备负载。

八、排查问题时，从设备消息日志开始

Modbus 接入排查不能只看“设备是否在线”。设备在线只说明 DTU 到平台的连接大概率正常，不代表现场总线、从机地址、寄存器、功能码和解析配置都正确。

建议按下面顺序排查：

现场最有效的证据通常在调试日志里：平台下发了什么 HEX 报文，设备是否回复，回复内容是否被智能解析为属性。只要把这条链路看清楚，问题通常可以定位到具体配置项。

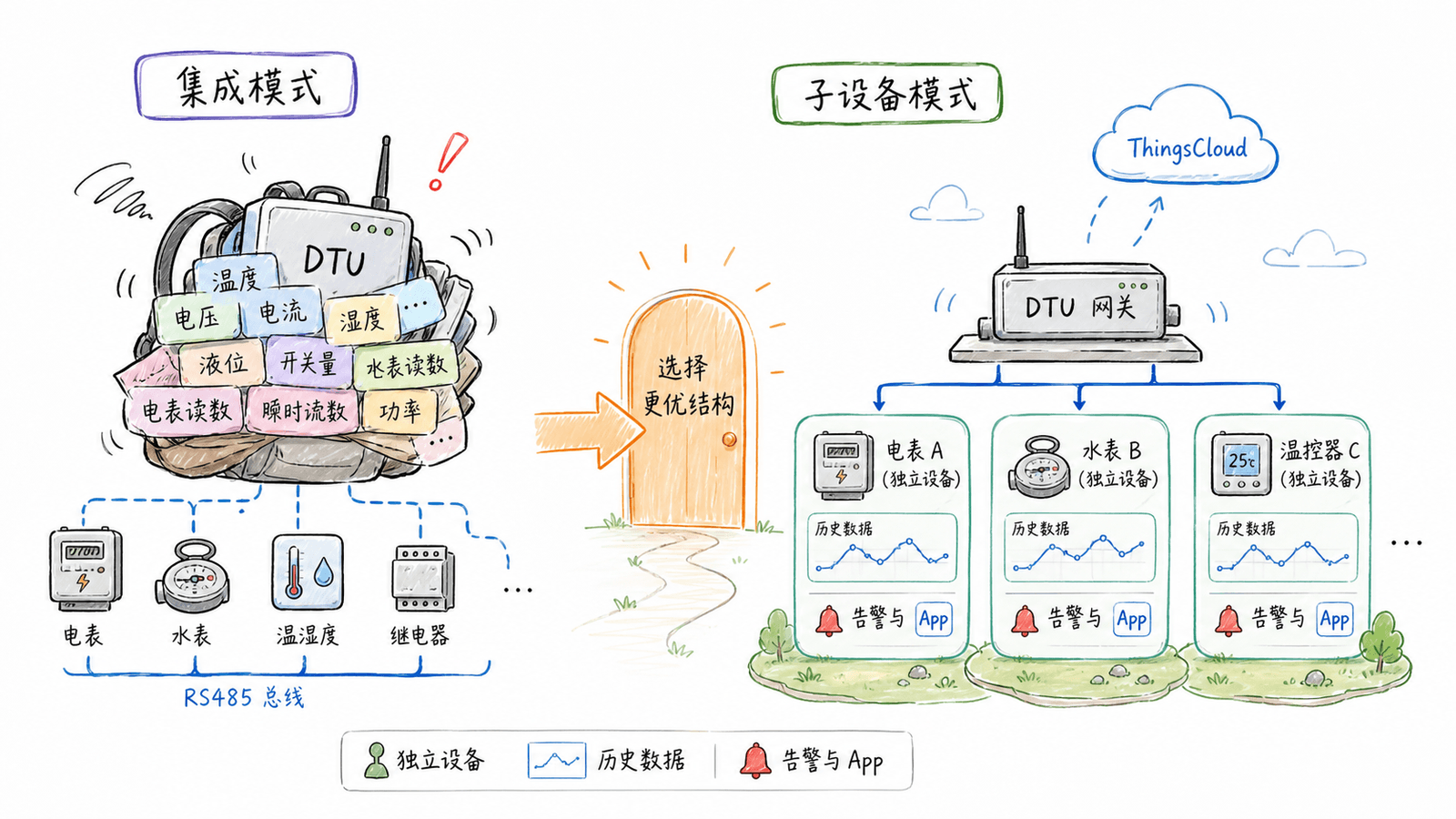

九、什么时候用子设备模式？

如果一个 DTU 只连接一台设备，或者项目只关心一个综合设备对象，把所有属性放在 DTU 设备上也能工作。

但如果一个 DTU 下面挂了多台电表、水表、传感器或控制器，更建议使用网关和子设备模式。这样每台现场设备都可以作为独立设备管理，拥有自己的属性、历史数据、告警、App 面板和权限边界。

子设备模式适合这些场景：

• 一条 RS485 总线上挂多台从机
• 多个回路或区域需要独立统计和展示
• 用户 App 中需要按设备分组查看
• 后续可能增加、替换或下架某些子设备

集成模式更适合小规模、单设备、一次性交付的简单项目；子设备模式更适合长期运维和规模化复制。

十、交付前的配置自查清单

在项目交付前，可以用下面这份清单做最后检查：

1. DTU 已稳定在线，接入方式是 MQTT 或 TCP，参数和设备详情页一致。
2. 设备类型接入协议已选择 Modbus RTU 透传。
3. 自定义数据流已创建，标识符和 DTU 主题保持一致。
4. 属性定义清晰，标识符规范，Number / Boolean 类型与寄存器类型匹配。
5. Modbus 寄存器地址、从机地址、功能码、数据类型、字节序已按设备手册核对。
6. 属性智能转换已开启。
7. 查询任务已单次测试成功，再开启定时查询。
8. 调试日志中可以看到请求、响应和属性解析结果。
9. 下发控制已在安全环境验证，确认设备支持对应写入功能码。
10. 多设备场景已评估是否使用网关和子设备模式。

总结

RS485 / Modbus 设备接入的本质，是把现场设备手册里的寄存器能力，稳定映射成 ThingsCloud 中可被应用使用的设备属性。

只要把 DTU 通道、设备类型、属性定义、寄存器配置、智能转换和任务查询这几步串起来，Modbus 设备就不只是“能联网”，而是可以进入看板、App、告警、自动化和 API 等后续应用流程。

对交付团队来说，更好的实践不是靠现场反复试错，而是在项目开始前就把设备手册、地址规划、寄存器表和调试日志作为标准交付资料管理起来。这样每接入一类新设备，后续复制和运维都会更可控。
