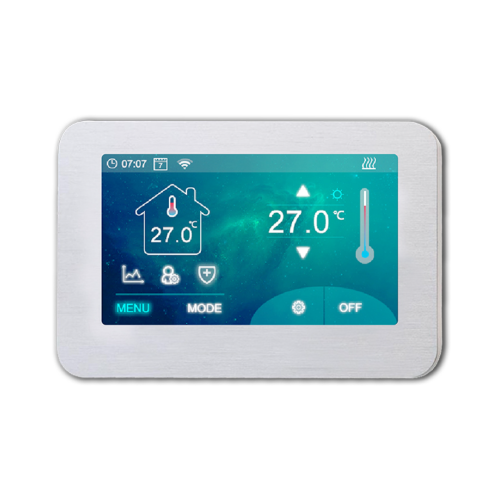

ETop FT-CS01 是一款带 4.3 英寸彩色触摸屏的 HVAC 风机盘管温控器，专为商业和住宅建筑的中央空调系统设计。该温控器支持 RS485 Modbus 和 BACnet MS/TP 通信协议，可通过房间温度和设定温度控制中央空调系统中的风机、阀门和风门，实现舒适和节能的目标。
温控器适用于酒店、办公楼和楼宇自动化等场景，支持 2 管或 4 管风机盘管系统，可通过 2 点开关或 0-10V 模拟量输出控制阀门，支持 3 档风速风扇或 EC 电机风扇。
主要特点
- 4.3英寸彩色触摸屏：TFT 触控显示屏，界面美观直观
- 多协议支持：支持 RS485 Modbus RTU 和 BACnet MS/TP 通信
- 无线扩展（可选）：可选配 WiFi、Zigbee 无线通信功能
- 2管/4管兼容：适用于 2 管或 4 管风机盘管系统
- 多种控制输出：支持 2 点开关或 0-10V 模拟量输出控制阀门
- 3档风速控制：支持 3 档风速或自动风速调节
- EC电机支持：支持 EC 电机风扇控制
- 可编程控制：7 天 4 时段可编程（可定制）
- 断电记忆：非易失性存储器，断电后保持程序设置和设定点
- 可选功能：童锁、外置传感器、 occupancy 传感器、WiFi 远程控制
技术参数
| 参数 | 规格 |
|---|---|
| 显示屏 | 4.3" TFT 彩色触摸屏 |
| 通信协议 | RS485 Modbus RTU、BACnet MS/TP、WiFi（可选）、Zigbee（可选） |
| 供电电压 | AC24V 或 AC85-260V |
| 管系统 | 2 管 / 4 管 |
| 设定温度范围 | 5 ~ 35 ℃ |
| 环境温度 | 0 ~ 50 ℃ |
| 相对湿度 | 85% |
| 精度 | ±0.5 ℃ |
| 工作模式 | 制冷 / 制热 / 冷热 / 送风模式 |
| 风速控制 | 3 档风速 + 自动风速 |
| 0-10V 模拟量输出 | 阀门控制 / 风机调速 |
| 可编程性 | 7 天 4 时段（可定制） |
| 防护等级 | IP20 |
| 尺寸 | 86 × 86 × 15.35 mm |
| 材质 | ABS+PC（RoHS 认证） |
| 认证 | CE (RED/EMC/LVD)、RoHS |
可选功能
- 童锁：防止误操作
- 外置传感器：支持外接温度传感器
- ** occupancy 传感器**：人体感应自动控制
- WiFi 远程控制：手机 APP 远程控制，支持 Android 和 iOS
- 智能语音：支持 Amazon Alexa 和 Google Assistant
应用场景
- 酒店宾馆：客房空调集中管理和控制
- 商业楼宇：办公楼、写字楼的空调系统控制
- 医院：病房和公共区域的温度控制
- 学校：教室和办公区域的空调控制
- 商场：店铺和公共区域的温控管理
- 住宅：高端住宅中央空调控制
- 楼宇自动化：BMS 系统集成
控制功能
阀门控制
- 2 点开关控制（开/关）
- 0-10V 模拟量调节控制
- 冷热模式自动切换（4 管系统）
风机控制
- 3 档手动风速：高/中/低
- 自动风速调节
- EC 电机无级调速（0-10V）
编程功能
- 7 天编程，每天 4 个时段
- 不同时段可设置不同温度
- 工作日/周末不同程序
- 假期模式
安装尺寸
- 标准 86 型暗盒安装
- 尺寸：86 × 86 × 15.35 mm
- 安装深度：约 35mm（含接线端子）
OEM & ODM 服务
ETop 提供专业的定制服务：
- 定制 logo 和包装盒（MOQ 500 台起免费）
- 定制软件界面和控制逻辑
- 定制硬件（根据需求更改 PCB 和原理图）
