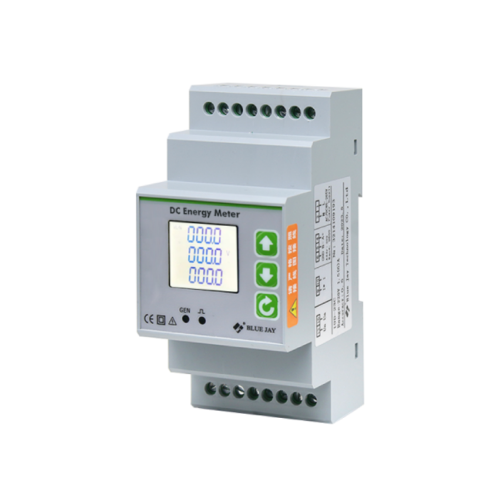

Blue Jay DCEM-3MS 是一款 RS485 直流电能表，是一款高度集成的直流参数测量终端。配合外置分流器使用，可精确测量 1 路直流电压和 1 路直流电流（带方向）、功率、总电能、单向电能等电气参数，并可配置数字量输出。
该多功能直流电能表具有 RS485 接口，支持 MODBUS-RTU 通信协议，可上传测量采集的数据和设备状态。广泛应用于电力、通信、铁路、交通、环保、石化、钢铁等行业对直流设备的电流和功耗监测。
主要特点
- 高精度测量：精度等级 0.5%FS，有功电能 1 级
- 双向测量：支持直流电流方向测量，可计量双向电能
- 外置分流器：一路独立分流器接入，常规 75mV 分流器
- RS485 通信：标准 Modbus-RTU 协议
- 脉冲输出：可选 1 路有功电能脉冲输出
- LCD 显示：白色背光 LCD 屏幕，易于操作
- 标准导轨安装：35mm 标准导轨安装，体积小
- 高安全性：高隔离电压，多种抗干扰措施
- 宽电源范围：AC/DC 85V~265V 供电
技术参数
电压输入
| 参数 | 规格 |
|---|---|
| 额定值 | 0-1000V |
| 最大显示电压 | 0-9999V |
| 过载能力 | 测量：1.2 倍；瞬时：2 倍/10s |
| 输入阻抗 | >1 kΩ/V |
| 精度 | 0.5%FS |
电流输入
| 参数 | 规格 |
|---|---|
| 额定值 | 分流器：常规 75mV（其他规格需单独说明） |
| 最大显示电流 | 0-9999A |
| 过载能力 | 测量：1.2 倍；瞬时：10 倍/1s |
| 输入阻抗 | <100mΩ |
| 精度 | 0.5%FS |
电源
| 参数 | 规格 |
|---|---|
| 工作范围 | AC/DC 85V~265V |
| 功耗 | ≤4VA |
输出
| 参数 | 规格 |
|---|---|
| 数字接口 | RS-485，MODBUS-RTU |
| 脉冲输出 | 可选 1 路有功电能脉冲输出 |
环境
| 参数 | 规格 |
|---|---|
| 工作环境 | -25~55℃，海拔 ≤2000m，98%RH，无凝露，无腐蚀性气体 |
| 存储环境 | -30~75℃ |
安全
| 参数 | 规格 |
|---|---|
| 耐压 | 输入与电源 >2kV；输入与输出 >2kV；电源与输出 >2kV |
| 绝缘 | 输入、输出、电源对机壳 >5MΩ |
其他
| 参数 | 规格 |
|---|---|
| 电能 | 有功电能 1 级 |
| 显示 | LCD 白色背光 |
| 功率精度 | 0.5%FS |
应用场景
- 直流电源系统：通信电源、电力操作电源监测
- 储能系统：电池充放电监测、储能系统能量管理
- 光伏系统：光伏直流侧电能计量
- 电动汽车：充电桩直流电能计量
- 轨道交通：铁路直流供电系统监测
- 通信基站：基站直流电源监测
- 数据中心：机房直流供电监测
- 工业直流：工业直流设备功耗监测
安装方式
- 标准导轨：35mm DIN 导轨安装
- 接线方式：配合外置分流器使用
- 体积小巧：节省安装空间
产品优势
- 直流专用：专为直流系统设计的电能计量方案
- 双向计量：支持充放电双向电能计量
- 高精度：0.5%FS 精度，1 级电能计量
- 易于安装：标准导轨安装，接线简单
- 高可靠性：高隔离电压，完善的抗干扰措施
- 通信便捷：标准 Modbus-RTU 协议，易于集成
