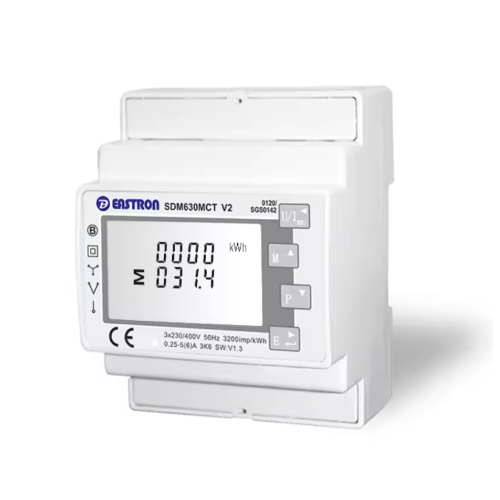

Eastron SDM630MCT 是一款三相多功能 CT（电流互感器）型电能表，具有双向计量功能，可准确记录输入和输出的电能。该电能表支持 RS485 Modbus-RTU 通信，具有 0.5 级高精度，通过 MID 认证，特别适用于光伏系统、储能系统、电动汽车充电等需要双向计量的应用场景。
主要特点
- 双向计量：支持进口（IMP）和出口（EXP）双向电能计量
- CT连接：1A/5A CT 输入，适用于大电流测量
- 高精度：0.5 级有功电能精度，符合 IEC 62053-22 标准
- MID认证：通过 MID B&D 认证（EN50470-1/3），可用于计费
- UL认证：通过 UL 61010-1 认证，适用于北美市场
- RS485 Modbus：标准 Modbus-RTU 协议，波特率最高 38400
- 多网络支持：支持 1P2W、3P3W、3P4W 多种接线方式
- 脉冲输出：双脉冲输出（3200 imp/kWh）
- 谐波分析：支持电压/电流总谐波失真（THD）测量
- 宽温度范围：-40°C ~ +70°C 工作温度
- DIN导轨安装：标准 35mm DIN 导轨，4 模数宽度
技术参数
电气参数
| 参数 | 规格 |
|---|---|
| 额定电压 | 3×230/400V AC |
| 电压范围 | 120-380V |
| 额定电流 | 1A/5A（CT输入） |
| 最大电流 | 630A（配合CT） |
| 频率 | 50/60 Hz |
| 有功电能精度 | 0.5 级（Class 0.5）/ 1.0 级 |
| 无功电能精度 | 2 级 |
测量参数
| 参数 | 说明 |
|---|---|
| 电压 | 三相电压（V） |
| 电流 | 三相电流（A） |
| 有功功率 | Import/Export（kW） |
| 无功功率 | Import/Export（kVar） |
| 视在功率 | kVA |
| 有功电能 | Import/Export/Total（kWh） |
| 无功电能 | Import/Export/Total（kVarh） |
| 功率因数 | PF |
| 频率 | Hz |
| 电压THD | U%THD |
| 电流THD | I%THD |
| 最大需量 | MD A / MD kW |
通信接口
| 参数 | 规格 |
|---|---|
| 接口类型 | RS485 |
| 通信协议 | Modbus-RTU |
| 波特率 | 1200-38400 bps，默认 9600 |
| 数据格式 | n,8,1 或 n,8,2 |
| 脉冲输出 | 2 路脉冲输出，3200 imp/kWh |
电源与环境
| 参数 | 规格 |
|---|---|
| 功耗 | ≤2W |
| 工作温度 | -40°C ~ +70°C |
| 存储温度 | -40°C ~ +70°C |
| 防护等级 | IP51 / IP54 |
机械参数
| 参数 | 规格 |
|---|---|
| 尺寸 | 72×94.5×65 mm（W×H×D） |
| 安装方式 | 35mm DIN 导轨，4 模数 |
| 重量 | 约 300-400g |
应用场景
- 光伏系统：太阳能发电系统的双向电能计量
- 储能系统：电池充放电监测与能量管理
- 电动汽车充电：充电桩电能计量
- 电网并网点：记录输入电网和从电网获取的电能
- 工业能耗监测：企业能耗管理与节能改造
- 智能建筑：楼宇自动化系统的电力监测
- 数据中心：机房能耗监测与管理
认证与标准
- MID认证：EN50470-1 & EN50470-3 Class B
- UL认证：UL 61010-1（北美市场）
- EMC：EN61326-1 & EN61326-2-3
- LVD：EN61010-1 & EN61010-2-3
- IEC：IEC/EN62052-11:2003 Class 0.5s
价格信息
| 数量 | 单价（人民币） |
|---|---|
| 500-1,000 台 | ¥514.41 |
| 1,001-9,999 台 | ¥445.82 |
| ≥10,000 台 | ¥411.53 |
产品优势
- 计费级精度：MID 认证，可用于商业计费
- 双向计量：准确记录进口和出口电能
- 谐波监测：THD 测量，电能质量分析
- 宽温工作：-40°C~+70°C，适应恶劣环境
- 易于集成：标准 Modbus-RTU 协议，兼容主流逆变器（Growatt、Solis、Huawei 等）
- 灵活配置：支持多种 CT 规格，适应不同电流范围
相关产品
Eastron 还提供以下相关产品：
- SDM630MCT-MBUS：M-bus 通信版本
- SDM630MCT-LoRa：LoRa 无线通信版本
- SDM630MCT-TCP：Modbus TCP/IP 版本
- SDM630-WIFI：WiFi 通信版本
- ESCT 系列开合式电流互感器
