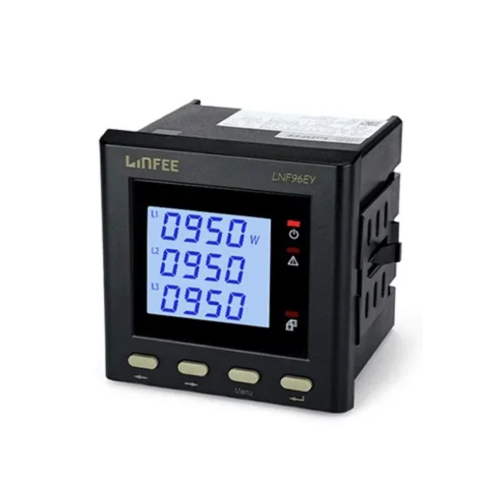

斯菲尔 LNF96EY-C 是一款多功能三相电能质量监测仪/电能表，具有全电量参数测量、双向电能计量、四象限无功电能计量和谐波分析等功能。可接入电力监控系统和能源管理系统，具有高精度、高防护等级、功能可扩展等特点。
主要特点
- 全电量测量：全电力参数测量，包括电压、电流、功率、电能等
- 电能计量：双向电能计量、四象限无功电能计量
- 谐波分析：支持谐波分析功能
- 高精度：0.5S 级精度，数据更新速率 1 秒
- RS485 通信：支持 Modbus-RTU 协议，波特率最高 9600bps
- 数字输入输出：支持数字量输入和继电器输出
- 电能脉冲输出：光耦隔离脉冲输出
- 高防护等级：IP54 防护等级
- 宽电源范围：AC/DC 80~270V 辅助电源
技术参数
测量精度
| 参数 | 规格 |
|---|---|
| 精度等级 | 0.5S 级 |
| 数据更新速率 | 1 秒 |
信号输入
| 参数 | 规格 |
|---|---|
| 额定电流 | AC 1A、5A |
| 额定电压 | AC 100V、380V |
| 电流过载 | 持续：2In，瞬时：10In/5s |
| 电压过载 | 持续：1.2Un，瞬时：2Un/1min |
| 功耗 | ≤0.1VA |
| 频率范围 | 45~65Hz |
通信接口
| 参数 | 规格 |
|---|---|
| 接口类型 | RS485 接口 |
| 通信协议 | Modbus-RTU |
| 波特率 | 最高 9600bps |
输入输出
| 参数 | 规格 |
|---|---|
| 电能脉冲 | 光耦隔离，脉冲宽度 80ms±20% |
| 数字输入 | 光耦隔离，无源干接点 |
| 继电器输出 | 触点容量 AC250V 5A 或 DC30V 5A |
辅助电源
| 参数 | 规格 |
|---|---|
| 工作范围 | AC/DC 80~270V |
| 功耗 | ≤5VA |
环境条件
| 参数 | 规格 |
|---|---|
| 工作温度 | -10~55℃ |
| 存储温度 | -25~70℃ |
| 相对湿度 | ≤93%RH |
| 海拔高度 | ≤2000m |
安全性能
| 参数 | 规格 |
|---|---|
| 绝缘电阻 | 信号、电源、输出端子对外壳电阻 ≥100MΩ |
| 耐压 | 电源、输入和输出之间 ≥2kV |
| 防护等级 | IP54 |
应用场景
- 电力监控系统：变电站、配电室电力参数监测
- 能源管理系统：企业能耗监测与分析
- 智能配电：智能配电柜、开关柜电量监测
- 工业自动化：生产线电力参数监测
- 建筑能效：商业建筑、医院、学校等能耗管理
- 数据中心：机房电力质量监测
- 新能源：光伏、储能系统电量计量
产品优势
- 高精度测量：0.5S 级精度，满足计费级要求
- 谐波分析：支持谐波分析，电能质量监测
- 功能丰富：全电量测量、双向计量、四象限无功
- 高可靠性：IP54 防护，适应恶劣环境
- 易于集成：标准 Modbus-RTU 协议
- 灵活安装：面板安装，96×96mm 标准尺寸
