Modbus 03 / 04 功能码入门：如何看懂请求报文和回复报文

很多刚接触 Modbus 的朋友，第一次看到设备日志里的报文时都会有点懵：

01 03 00 00 00 02 C4 0B
01 03 04 00 E6 01 2C 1B 89

这些数字看起来像一串密码，但它们不是随机内容。Modbus RTU 报文通常由 从机地址、功能码、数据区、CRC 校验 组成。只要先看清这几个部分，再结合设备手册中的寄存器表，就能判断一条报文在问什么、设备又回复了什么。

03 和 04 是设备采集中最常见的两个读取功能码。本文会先拆解 03 / 04 的查询请求和回复报文，再介绍 ThingsCloud 的 属性智能转换：它可以根据设备类型中的 Modbus 寄存器配置，把设备回复的 Modbus 报文自动转换成设备属性值；对于读写类寄存器或 IO，也可以把属性下发转换成对应的 Modbus 写入报文。

一、先记住一条规则：主站问，从站答

Modbus RTU 是典型的主站 / 从站通信。主站负责发起请求，从站收到请求后再回复。接入 ThingsCloud 时，可以先按下面这层关系理解：

• ThingsCloud 任务生成并下发 Modbus 查询报文，DTU / 网关负责把报文透传到 RS485 总线。
• RS485 总线上的传感器、仪表、PLC、温控器等设备作为从站回复数据。
• 设备回复后，DTU / 网关把 Modbus RTU 报文透传回云端，ThingsCloud 再根据配置解析成属性。

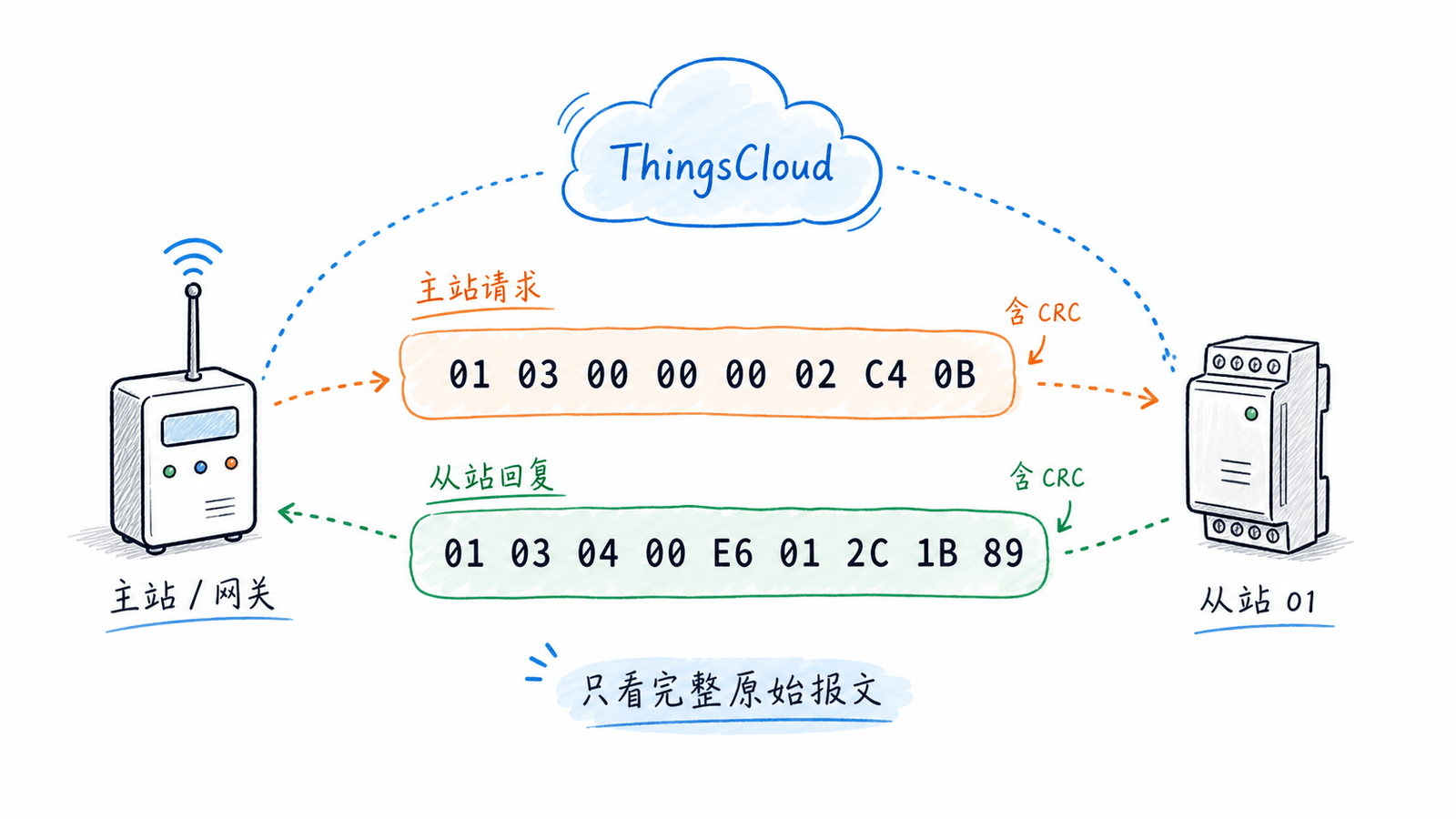

所以，当你在日志里看到两行报文时，通常可以先判断：

主站请求：01 03 00 00 00 02 C4 0B
从站回复：01 03 04 00 E6 01 2C 1B 89

第一行是在问：“地址为 01 的设备，请用 03 功能码，从地址 0000 开始，读取 2 个寄存器。”

第二行是在答：“地址为 01 的设备回复了 4 个字节的数据，分别是 00 E6 和 01 2C。”

二、03 和 04 到底有什么区别？

03 和 04 都是“读取寄存器”，它们的请求报文结构几乎一样，区别在于读取的寄存器类型不同。

在 ThingsCloud 的 Modbus 配置中，这个差异对应到数据寄存器的读写类型：

• 只读 / 输入寄存器：读取功能码是 04，用于采集传感器数值。
• 读写 / 保持寄存器：读取功能码是 03，写入单个保持寄存器时通常使用 06，常用于读取或修改配置数值。

但现场设备不一定完全按教科书来。有些厂家的温湿度传感器也用 03 功能码读取采集值。因此，最终以设备厂家提供的 Modbus 寄存器手册为准，不要只凭“传感器就一定用 04”来判断。

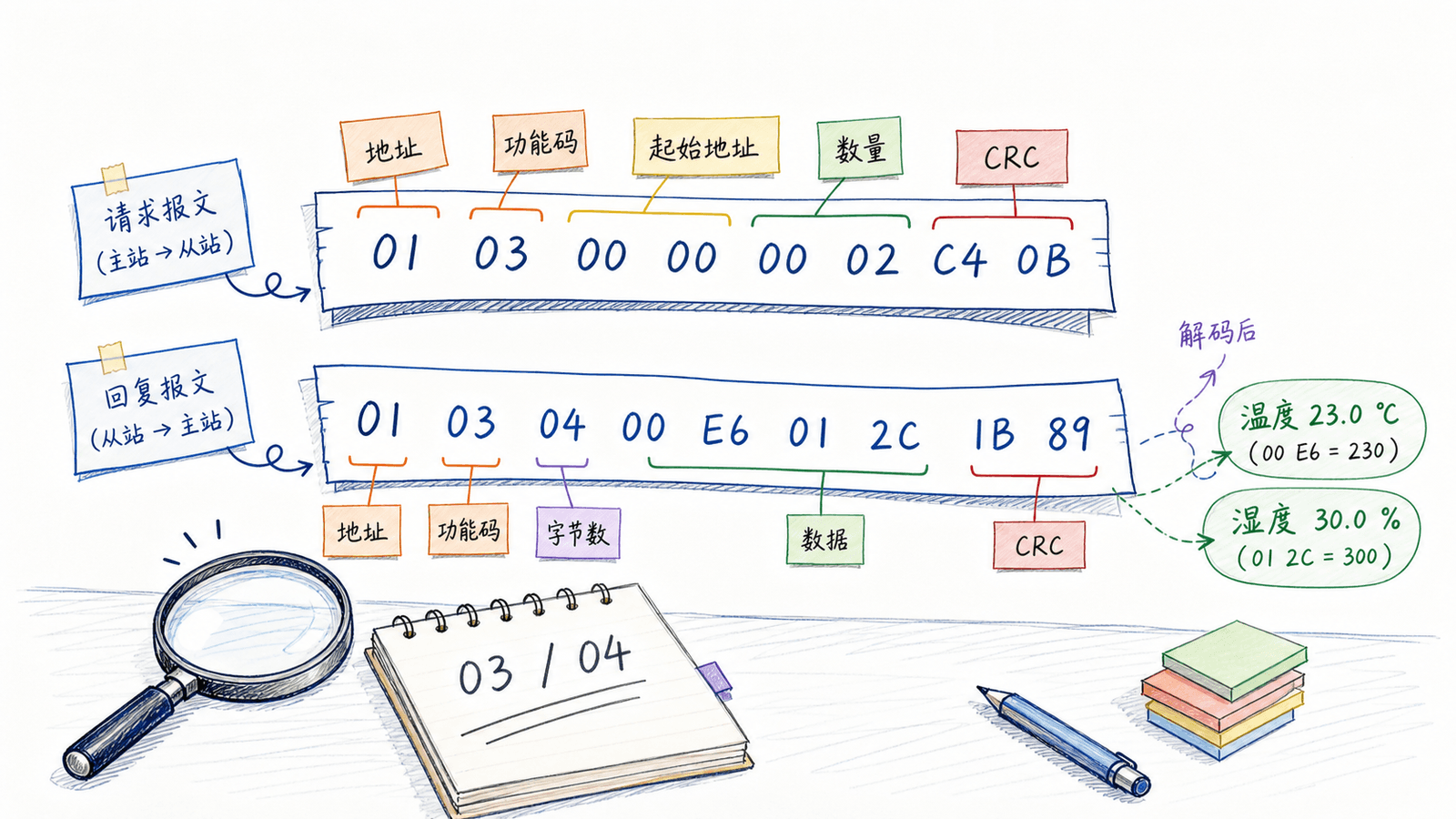

三、03 功能码请求报文怎么拆？

先看一条完整的 03 请求报文：

01 03 00 00 00 02 C4 0B

把它拆开：

这条请求用一句话翻译就是：

主站请求地址为 01 的从站，从保持寄存器地址 0x0000 开始，读取 2 个寄存器。

这里有 3 个细节很容易出错。

第一，报文中的起始地址是 16 位地址字段，这里用十六进制展示。设备手册里可能写 0000H、0x0000、40001、寄存器地址 0 等不同形式。尤其要注意，40001 常是保持寄存器的参考编号，不一定等于报文里直接填写的地址值。

第二，读取数量是“寄存器数量”，不是字节数量。1 个 Modbus 寄存器是 2 个字节，所以读取 2 个寄存器，回复数据区里会有 4 个数据字节。

第三，CRC 在 Modbus RTU 报文里通常低字节在前。上面这条请求的 CRC 是 0x0BC4，报文里写成 C4 0B。

四、03 功能码回复报文怎么拆？

对应的回复报文：

01 03 04 00 E6 01 2C 1B 89

拆开来看：

如果这两个寄存器分别代表温度和湿度，并且设备手册说明需要除以 10，那么：

• 00 E6 = 230，实际温度是 23.0℃。
• 01 2C = 300，实际湿度是 30.0%RH。

也就是说，Modbus 报文本身只告诉你“寄存器里的原始值”。这个值代表温度、湿度还是电压，是否要除以 10 或 100，需要看设备手册和平台配置。

五、04 功能码请求报文怎么拆？

04 请求报文和 03 几乎一样，只是功能码变成了 04。

01 04 00 00 00 02 71 CB

拆开：

翻译成自然语言：

主站请求地址为 01 的从站，从输入寄存器地址 0x0000 开始，读取 2 个寄存器。

六、04 功能码回复报文怎么拆？

对应的 04 回复报文：

01 04 04 09 C4 13 88 B4 B3

拆开：

如果设备手册说明第 1 个寄存器是温度，单位需要除以 100；第 2 个寄存器是湿度，单位需要除以 100，那么：

• 09 C4 = 2500，实际温度是 25.00℃。
• 13 88 = 5000，实际湿度是 50.00%RH。

同样的回复结构，在不同设备上可能代表不同物理含义。读报文不能脱离寄存器手册。

七、为什么回复里有“字节数”，请求里没有？

03 / 04 的请求里已经写明了要读取多少个寄存器，所以请求不需要再写“字节数”。例如 00 02 表示读取 2 个寄存器。

回复里则需要告诉主站“我后面带了多少字节的数据”。因为 1 个寄存器是 2 个字节，所以：

所以看到回复报文中的第三个字节，不要把它当成寄存器值。它只是后面数据区的长度。

八、如何从数据字节变成设备属性值？

读懂 03 / 04 报文后，还差最后一步：把寄存器原始值变成有业务意义的属性。

以这条 04 回复为例：

01 04 04 09 C4 13 88 B4 B3

数据区是：

09 C4 13 88

如果按照 2 个 16 位无符号整数解析，就是：

但有些设备会用 32 位浮点数表示一个值。例如电表的电压可能占用 2 个寄存器，也就是 4 个字节。此时就不能按两个 16 位整数拆，而要按 32 位浮点数解析，还要关注字节序，例如 ABCD、BADC、CDAB、DCBA。

这也是很多新手遇到“读到了数据，但数值不对”的原因：报文能通，不代表数据类型、寄存器长度和字节序一定配对正确。

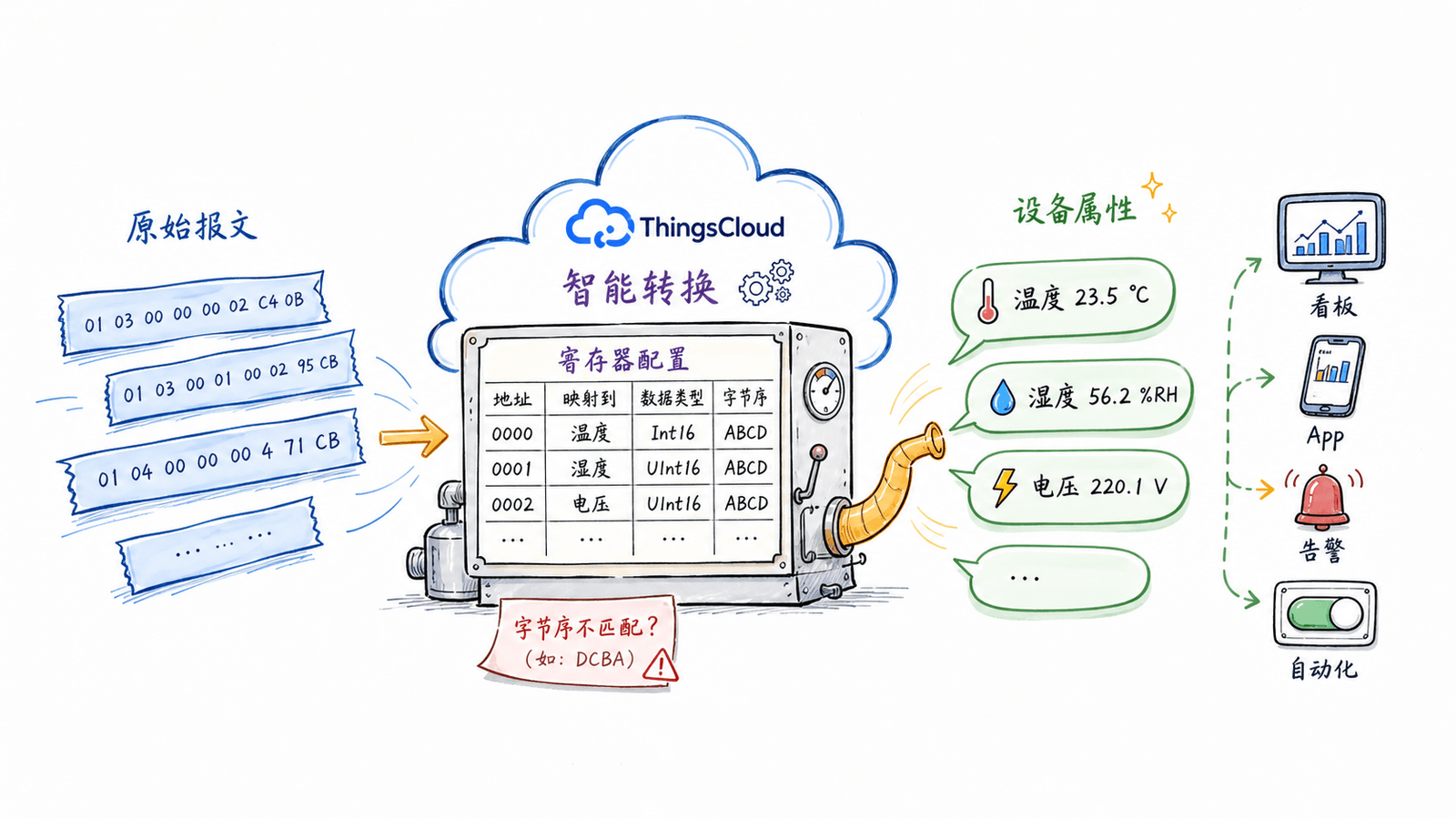

九、ThingsCloud 如何把 Modbus 报文变成属性？

如果完全手写解析逻辑，你需要自己处理从机地址、功能码、起始地址、寄存器数量、数据类型、字节序、倍率换算和 CRC。对单个设备还可以接受，一旦项目里有多种型号、多条总线或多个项目，就很容易出错。

ThingsCloud 的 属性智能转换 正是为这个场景设计的。它的核心思路是：先在设备类型中定义属性，再在 Modbus 配置中把属性和寄存器地址绑定。

典型配置链路是：

1. 在设备类型中创建属性，例如 temperature、humidity、voltage。
2. 在 Modbus 配置中，为这些属性填写寄存器地址、读写类型、数据类型和字节序；普通透传场景还要确认从机地址，云网关子设备场景通常使用子设备地址。
3. 开启 属性智能转换，并设置正确的自定义数据流。
4. 通过任务下发 03 / 04 查询指令。
5. 设备回复 Modbus 报文后，ThingsCloud 自动解析并更新属性当前值。

例如，你已经把温度属性绑定到输入寄存器 0x0000，数据类型配置为 16 位无符号整数，并按设备手册设置倍率。当设备回复：

01 04 04 09 C4 13 88 B4 B3

ThingsCloud 就可以根据寄存器表，把 09 C4 解析为温度属性，把 13 88 解析为湿度属性。随后这些属性可以用于设备详情、历史数据、可视化看板、ThingsX App、告警策略和自动化逻辑。

十、属性智能转换解决了哪些问题？

对新手来说，属性智能转换最大的价值不是“少写代码”，而是把 Modbus 的底层复杂度收敛到一张寄存器配置表里。

它主要解决 4 类问题：

在 ThingsCloud 中，数据寄存器可以绑定到 Number 属性。平台支持常见的 16 位整数、16 位无符号整数、32 位整数、32 位无符号整数和 32 位浮点数，并支持常见字节序配置。对于 IO 寄存器，则可以绑定 Boolean 属性。

十一、调试时按这 5 步排查

如果你正在现场调试 03 / 04 功能码，建议按下面顺序排查。

1. 先看从机地址
   请求里的第 1 个字节必须和设备实际地址一致。同一条 RS485 总线上不能有两个设备使用同一个从机地址。
2. 再看功能码
   设备手册写 03 就用 03，写 04 就用 04。不要只按经验猜。
3. 核对起始寄存器地址
   特别注意 0x0000、0001H、40001 这些写法之间的差异。不同手册和工具对地址起点的表达可能不同。
4. 核对读取数量
   读取数量是寄存器数量。读 2 个寄存器，回复数据区应该是 4 个字节。
5. 最后看数据类型和字节序
   如果日志有回复，但数值明显不对，优先检查 16 / 32 位类型、是否有倍率、字节序是否匹配。

如果使用 ThingsCloud，可以在设备调试日志中观察请求和回复，再结合 Modbus 配置表确认属性是否被正确更新。

总结

03 和 04 功能码并不复杂。请求报文的核心是“问哪台设备、用什么功能码、从哪个地址开始、读几个寄存器”；回复报文的核心是“哪台设备在答、答的是哪个功能码、后面有多少字节数据、每个寄存器的值是多少”。

真正容易出错的，是从报文到业务属性的最后一段：数据类型、字节序、倍率、寄存器地址和属性之间的关系。ThingsCloud 的属性智能转换把这段关系配置化，让设备回复的 Modbus 报文能够自动变成温度、湿度、电压、电流等设备属性，也让上层看板、App、告警和自动化不必直接面对底层报文。

对初学者来说，先学会拆 03 / 04 报文，再用 ThingsCloud 的 Modbus 配置把寄存器映射成属性，是理解 Modbus 设备接入最稳的一条路径。

相关文档可参考：

• Modbus 寄存器设置
• Modbus RTU 函数
• RS485 / Modbus 设备通过 DTU 透传接入 ThingsCloud
