Modbus 项目交付前必须完成的 10 项检查

Modbus 项目最常见的交付问题，不是设备完全不通，而是“看起来能用”：部分数据正常，某些数值偶尔跳变；读取没有问题，控制却写错寄存器；单台调试稳定，接入多台后开始超时。

这些问题往往来自多个小配置叠加。设备手册、串口参数、寄存器地址、数据类型、字节序、轮询间隔和云端建模，只要有一处没有对齐，现场就可能出现难以复现的故障。

下面这份清单面向通过 DTU 或网关把 RS485 / Modbus RTU 设备接入 ThingsCloud 的项目。它不替代设备厂商手册和现场电气规范，但可以帮助实施团队在交付前建立一致的验证顺序。

1. 固化设备手册、型号和固件版本

同一系列设备可能因型号、批次或固件不同而使用不同的寄存器表。交付资料中至少应保留：

• 完整型号与硬件版本
• 固件版本
• Modbus 协议手册版本
• 实际使用的寄存器页
• 厂商对特殊功能码或异常码的说明

不要只在聊天记录里保存一张寄存器截图。后续更换设备或复制项目时，缺少版本信息会让排查重新开始。

2. 核对 RS485 物理层和串口参数

云平台配置之前，先确认现场总线本身稳定。需要核对供电、A/B 线、接地、屏蔽、终端电阻和总线拓扑，并记录波特率、数据位、停止位和校验方式。

同一条 RS485 总线上的从站必须使用兼容的串口参数，且从机地址不能冲突。设备数量、线缆长度和现场干扰较大时，应按设备与通信产品规范评估，不要把通信不稳定简单归因于平台。

如果实施团队对 RS485 现场经验不足，可以先按一个最小稳定模型做交付：1 个 DTU，1 条 RS485 总线，2 台从站设备。例如官方教程中的接线示例，DTU 的 RS485 总线上同时连接了 1 台 8 进 8 出 IO 控制器和 1 台温湿度传感器，两台设备使用不同从机地址，但保持相同波特率。

以上最小模型对应完整教程：RS485 / Modbus 设备通过 DTU 透传接入 ThingsCloud。您可以先按教程完成 DTU 上线、功能定义、Modbus 寄存器、查询任务和调试日志验证，再把同样的方法扩展到自己的设备。

现场接线时，不要只看“设备能不能回一条报文”。更可靠的做法是把以下检查项作为交付前的固定动作：

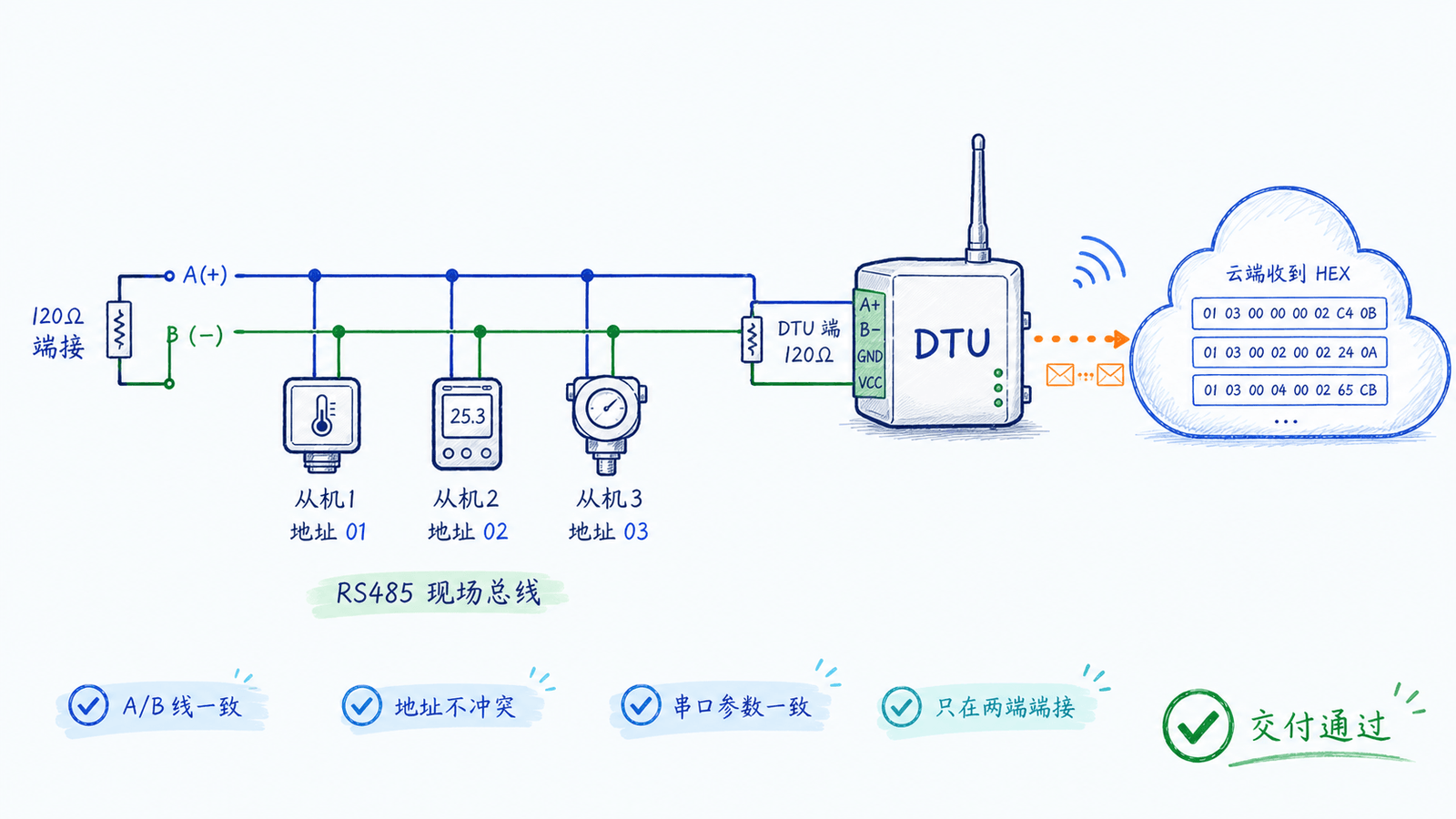

• 总线尽量采用手拉手拓扑，避免星型分叉；确实需要分支时，分支线越短越好。
• A/B 线在全链路保持同一标识，现场端子、DTU 端子和图纸命名要统一；遇到厂商 A/B 标法相反时，用实测结果修正图纸。
• 总线两端按设备规范加 120 Ω 终端电阻，中间节点不要重复加终端电阻。
• 使用屏蔽双绞线，屏蔽层按现场电气规范接地，强电柜、变频器、电机附近尽量分槽走线。
• 多台从站共用电源时，确认电源容量和压降；远距离或干扰重的现场，优先选择带隔离的 RS485 接口或隔离型中继器。
• 每台从站贴上地址、波特率和校验方式标签，交付表里同步记录，避免后续更换设备时地址冲突。

建议先用厂商工具或本地 Modbus 主站软件完成近端读取，再验证 DTU 透传和云端链路。分层测试可以快速判断问题位于设备、总线、网络还是平台配置。

3. 确认 DTU 与 ThingsCloud 的接入链路

DTU 的作用是把串口 Modbus 报文通过网络透传到平台。交付前应确认网络制式、服务器地址、连接状态、心跳策略和断线重连行为，并检查设备在 ThingsCloud 中是否稳定在线。

ThingsCloud 的设备消息调试支持查看设备与平台之间双向传输的 JSON、Plaintext 和 HEX 消息。对于 Modbus 透传项目，原始 HEX 报文是判断查询是否发出、从站是否回复以及回复是否完整的重要依据。

4. 逐项核对寄存器地址和功能码

寄存器地址是最容易出现“差 1 位”的位置。设备手册可能使用从 1 开始的逻辑编号，也可能给出从 0 开始的协议地址；有些手册写 40001，实际报文中的起始地址却是 0x0000。

每个属性都应记录：

在 ThingsCloud 设备类型中配置 Modbus 寄存器时，应以设备实际手册为准。不要因为某个同类设备可用，就假定另一品牌或型号使用相同地址。

平台配置时建议先把设备手册翻译成一张“寄存器配置表”，再录入 ThingsCloud。不要一边翻手册一边随手填页面，否则很容易把手册编号、协议地址和属性名称混在一起。

一个可复用的录入顺序是：

1. 先在功能定义中创建属性，例如 temperature、humidity、relay_1，并确认属性类型、数据类型和单位。
2. 再进入设备类型的 Modbus 配置，把属性绑定到对应的 IO 寄存器或数据寄存器。
3. 对每个寄存器填入从机地址、寄存器地址、读写类型、数据类型和字节序。
4. 保存后先做单次读取，不要立刻开启定时任务。

例如温湿度传感器场景，官方教程中先创建温度、湿度两个数值属性，再在数据寄存器中绑定寄存器；从机地址使用 2，读写类型选择只读，对应后续任务中的 04 功能码。如果实际设备手册要求使用 03 功能码读取，则寄存器读写类型应按手册调整为读写。

5. 验证数据类型、字节序和缩放关系

两个寄存器可能表示一个 32 位整数、浮点数或其他组合。即使寄存器地址正确，字节序或字序错误也会得到一个“有数值但不可信”的结果。

至少要验证以下内容：

• 有符号还是无符号
• 整数还是浮点数
• 占用多少个寄存器
• 高低字节和高低字的顺序
• 是否存在倍率、小数位或偏移量
• 单位是否与平台属性一致

选择 2 至 3 个可人工确认的现场值进行对照，比只看“数值在变化”更可靠。例如，将温度探头放入已知环境，或将仪表显示值与平台值并排记录。

6. 让功能定义与设备实际能力一致

ThingsCloud 官方文档中使用的是 功能定义：它通过属性、事件和命令描述设备的基础能力。对于 Modbus 项目，最直接影响后续看板、告警、自动化和用户应用的是属性定义，因此属性名称、属性标识符、属性类型、数据类型和单位不能只为“先把数据解析出来”服务。

属性标识符应稳定、清楚，并避免把原始寄存器编号直接当成属性名称。属性类型也要与设备真实能力一致：温度、湿度这类测量值通常使用设备上报类型；继电器开关这类既需要上报状态、又需要云端控制的属性，通常使用设备云端共享类型；阈值、模式等只由云端下发的配置项，则应按实际控制方式选择云端下发类型或设备云端共享类型。

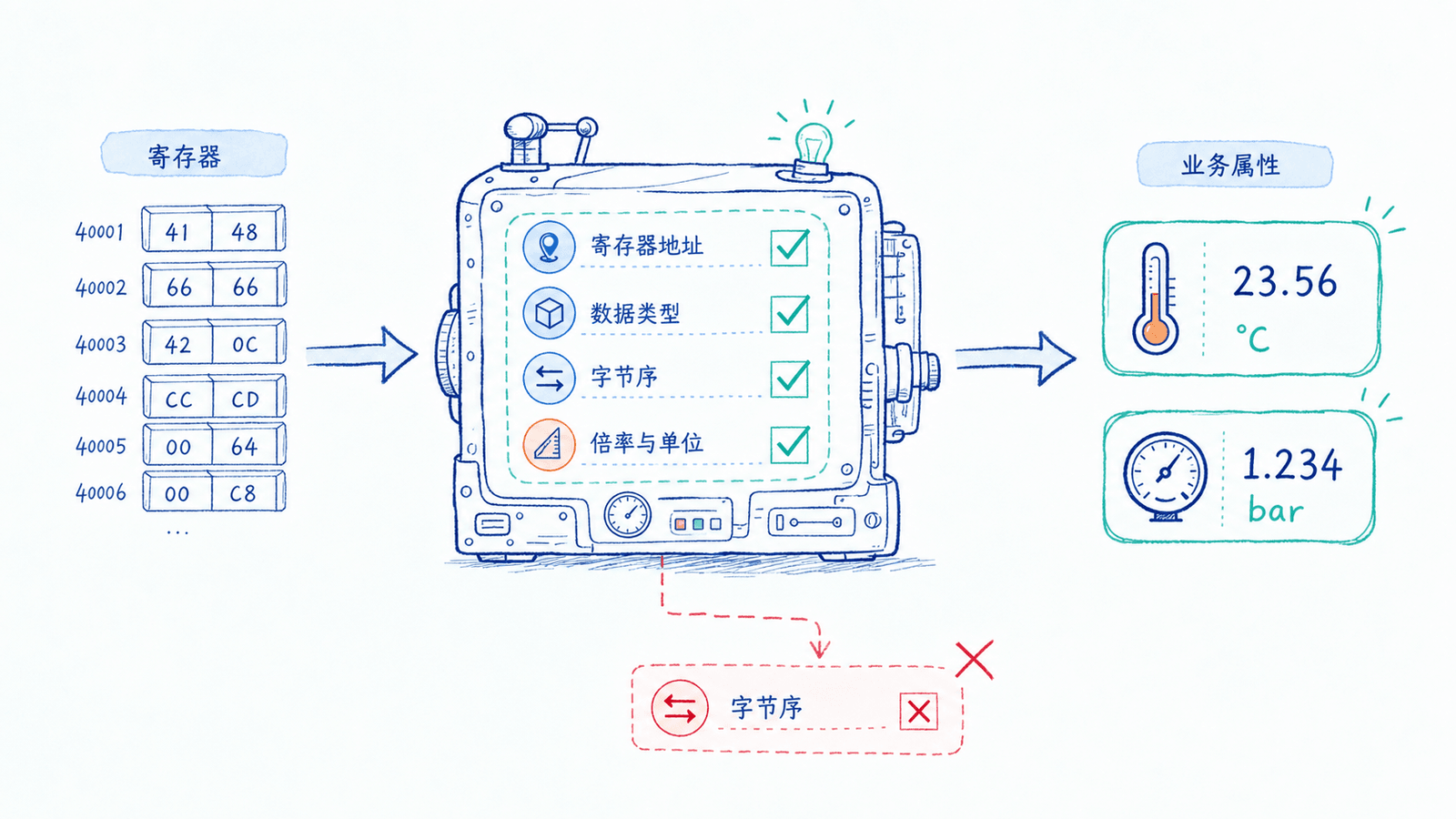

使用 ThingsCloud 的 Modbus 寄存器配置和属性智能转换后，平台可以把 Modbus 回复报文映射为设备属性。配置时还应确认自定义数据流标识符与 DTU 实际收发报文所使用的数据流一致。

这里有一个容易被忽略的配置顺序：先确认设备类型的接入协议是 Modbus RTU 透传，再开启 属性智能转换，然后选择承载 Modbus 透传消息的自定义数据流。官方教程中常见的数据流标识符是 stream，但交付时不能假定一定是这个值，应以当前 DTU 设备类型实际定义为准。

建议交付前专门核对 3 件事：

• 自定义数据流标识符与 DTU 上报、下发使用的数据流一致。
• 下发推送方式与 DTU 接入方式一致，例如 MQTT 或 TCP 透传。
• 寄存器绑定的属性类型与平台功能定义一致，开关量不要误配到数据寄存器，数值型属性不要误配到 IO 寄存器。

7. 设计合理的轮询任务

Modbus 从站通常不会主动上报测量值，需要主站发起查询。ThingsCloud 任务可以按间隔时间下发 Modbus 查询消息，但“能设多快”不等于“应该设多快”。

轮询周期应综合考虑：

• 从站数量和每台设备的寄存器组数
• 波特率和单次报文往返时间
• DTU 网络延迟与重连情况
• 业务对数据新鲜度的要求
• 项目设备消息量

将连续寄存器尽量合并读取，可以减少报文数量；不连续区域则应按设备手册拆分。多台从站轮询时需要留出响应与超时空间，避免上一条请求尚未结束，下一条已经进入总线。

交付测试不只看单次查询成功，还要连续运行足够长时间，观察超时、异常码、消息量和数据缺口。

平台侧的具体打法建议分成“单次任务”和“定时任务”两步。先在设备类型中创建一个 Modbus 查询任务，操作选择 Modbus RTU 下发，按设备手册填写从机地址、功能码、起始地址和寄存器数量；保存时先关闭定时，只保留手动运行能力。

单次运行成功后，再进入任务定时设置，选择间隔时间重复。这样做有两个好处：一是可以先把单条请求和单条回复调通，二是避免错误任务在后台持续占用总线和设备消息量。

多从站项目不要把所有任务都设置成同一个时间点触发。更稳妥的方式是按从站或寄存器区域拆分任务，并错开触发时间；对变化慢的数据，例如电能累计值、液位或环境温湿度，可以接受更长周期，避免为了“看起来实时”牺牲稳定性。

8. 写入控制必须单独验证

读取正常不代表写入安全。控制类寄存器要分别确认功能码、地址、数据格式、允许范围和设备回复。测试时先使用非关键设备或安全工况，并准备现场停止手段。

建议按以下顺序验证：

1. 在本地工具中写入一个安全值，并读取确认。
2. 在 ThingsCloud 中检查生成的下发报文。
3. 确认设备回复没有异常码。
4. 再次读取目标寄存器，验证值已经变化。
5. 检查物理设备的实际状态是否与寄存器一致。

对于启停、阀门、加热或强电控制，不能只凭“写入成功”判断动作完成。项目应尽量使用运行反馈、电流、阀位或独立传感器完成验证，并遵守现场安全控制要求。

9. 多从站项目要决定是否使用子设备模式

一个 DTU 可以连接多台 Modbus 从站。将所有数据都放在 DTU 设备属性中，配置简单，但设备管理、告警和可视化会集中在一个对象上。

如果需要把每台传感器或控制器作为独立设备管理，可以使用 ThingsCloud 的 Modbus 云网关模式：DTU 作为网关，物理从站作为子设备，并为子设备设置对应的 Modbus 地址。子设备的设备类型负责寄存器解析，任务则需要使用子设备地址。

选择模式时，应考虑设备数量、独立告警需求、用户授权、看板展示和后续扩容，而不是等项目完成后再重构。

10. 用日志和故障演练完成交付

交付前最后一步不是删除调试记录，而是用记录证明系统经过验证。ThingsCloud 设备消息调试可以查看原始上行与下行消息及错误提示；任务日志和统计则有助于核对轮询是否按计划执行。

调试日志要和前面的配置项对应起来看。一次成功的读取，至少应该能看到平台下发的 Modbus 查询报文、DTU 或从站返回的 Modbus 回复报文，以及属性智能转换后的属性值。如果只有下发没有回复，优先排查总线、从机地址、功能码和 DTU 透传；如果有回复但属性不更新，优先排查寄存器地址、数据类型、字节序、倍率和自定义数据流。

至少模拟以下故障：

• 断开一个从站，确认超时不会影响全部设备
• 设置一个错误从机地址，观察报文与错误表现
• 临时中断 DTU 网络，确认重连后轮询能够恢复
• 输入边界值，验证有符号数、倍率和告警阈值
• 对安全测试点执行一次写入并读取回验

交付资料应保留成功报文、典型异常报文、关键配置截图、设备手册版本和测试结果。这样，后续出现问题时可以先对比基线，而不是从头猜测。

交付签字前的汇总表

总结

Modbus 项目交付的关键，不是某一条报文读通，而是从现场总线到设备属性的每一层都有证据。先固定手册与设备版本，再核对物理层、寄存器和数据解析，随后验证轮询、写入与多从站管理，最后通过日志和故障演练形成可追溯基线。

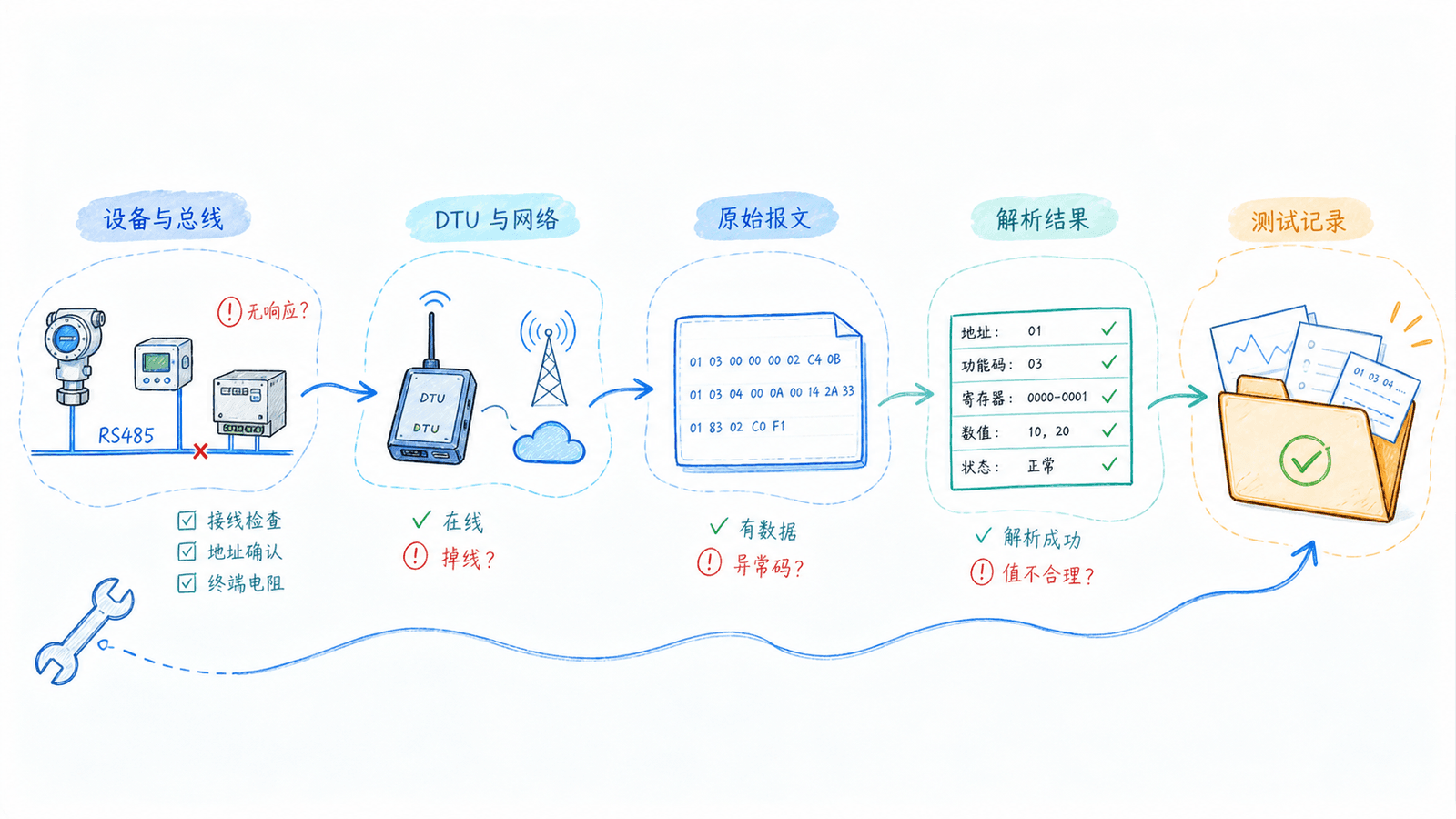

当问题再次出现时，这套基线也给出了明确的排查顺序：先看设备与总线，再看 DTU 和网络，然后检查原始报文、解析配置与上层应用。这样才能把偶然“调通”，变成可复制、可维护的项目交付。
