为什么 RS485 总线应该采用手拉手接线，而不是星型接线？

安装多台温湿度传感器、电表或控制器时，最直观的做法往往是从控制柜拉出多根线，每根线连接一台设备。电工施工方便，线路看起来也很整齐，但这种“中心向外发散”的星型接法，可能成为 RS485 通信偶发超时的原因。

RS485 的接线逻辑其实很朴素：一对线从网关出发，依次经过每台设备，最后在总线末端结束。这就是现场常说的手拉手接线。先把线接对，很多看似玄学的超时问题就已经少了一大半。

这与 RS485 的差分信号传输方式有关。RS485 接收器判断的是 A、B 两根线之间的差分电压，而不是某一根线对地的绝对电压；两根线受到相近的外部干扰时，干扰会在差分判断中被部分抵消。手拉手接线让这对差分线保持一条连续主干，而星型长分支会在分叉处形成阻抗不连续，使信号产生反射并叠加到原始波形上。也就是说，差分通信虽然抗干扰，但并不能消除错误拓扑带来的回波问题。

新项目，先按这 5 条接

新项目施工时，优先守住这 5 条：

1. 从网关、DTU 或 PLC 开始，用一对双绞线依次连接各台 RS485 设备。

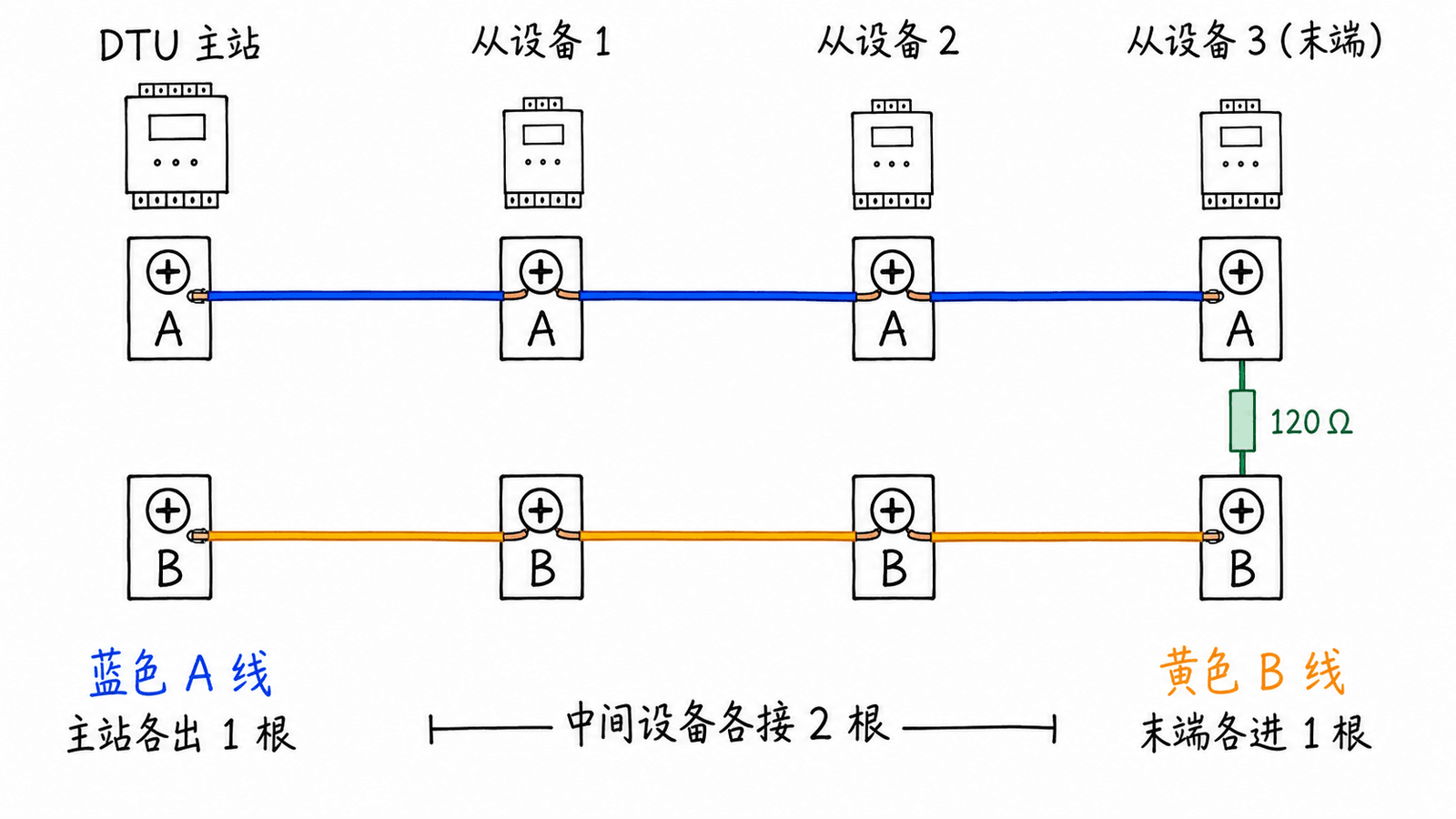

2. 每台中间设备的 A 端子同时压接左侧进线 A 和右侧出线 A，B 端子同时压接左侧进线 B 和右侧出线 B，也就是每个端子接 2 根同极性导线。
3. 分支无法避免时，让设备到主干的支线尽可能短，优先控制在 0.3 m 以内。
4. 只在主干的两个物理末端启用终端电阻，中间设备关闭终端。
5. 在图纸和设备标签上记录线序、地址、速率和终端开关状态。

什么是手拉手接线

手拉手也叫菊花链。主干从一台设备继续走向下一台，整条线只有两个物理末端。设备的位置、终端电阻的位置，以及出了问题该从哪里查，都一目了然。

中间设备的接线要保持同极性贯通：进线 A 与出线 A 接在 A 端子，进线 B 与出线 B 接在 B 端子。端子不适合双线压接时，不必硬塞两根导线；在设备旁加端子排或使用合规的双线冷压端头即可。关键是并接位置离设备足够近。

它会让哪些事情更省心

• 终端电阻位置容易确认
• 信号反射更容易控制
• 新增设备时接线逻辑清楚
• 故障排查可以沿着主干逐段进行
• 图纸、标签和实际线路更容易保持一致

为什么星型接线容易不稳定

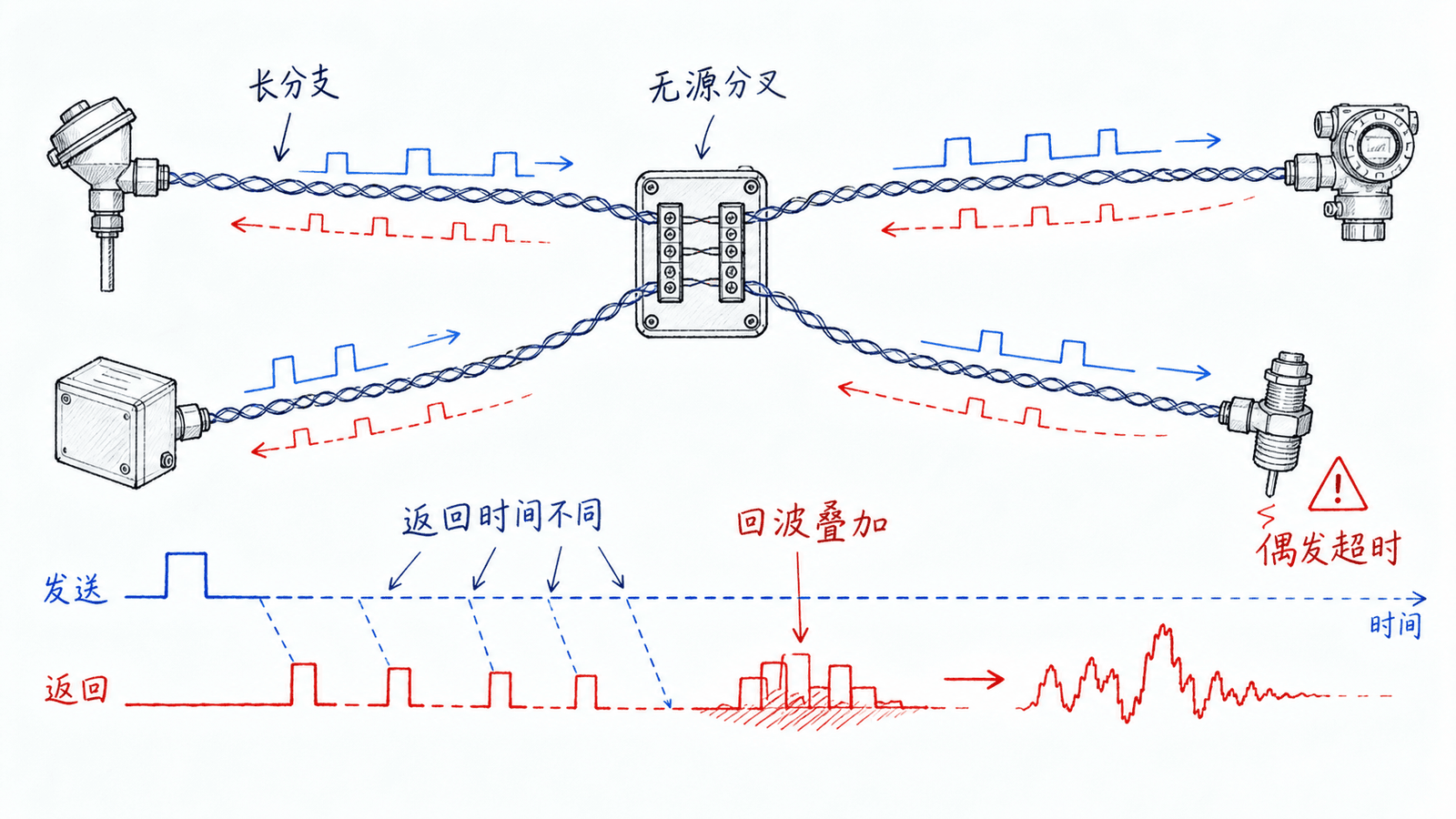

接线箱本身没有错，问题在于把一条总线拆成多条长分支。信号来到中心点后会往不同方向跑，每条分支的长度和末端状态又不同，于是回来的时间也不同。

它有点像在空房间里同时听几路回声：原话还没听清，后面的回声已经叠上来了。设备接收的是数字信号，留给它判断高低电平的余量并不多。

星型接线往往不是一上电就完全不通，更常见的是这些“偶尔才出错”的表现：

• 设备较少时正常，增加设备后开始超时。
• 低速正常，提高波特率后不稳定。
• 白天设备运行时出错，停机后又恢复。
• 某些分支稳定，另外一些分支偶发离线。
• 更换网关或传感器后，原本可用的线路突然出现问题。

RS485 线怎么选：先认识双绞线

“双绞线”不是两根线随手拧在一起。它是一对长度接近、彼此缠绕的导线；在 RS485 半双工网络里，这一对线就是传输差分信号的 A 和 B。

外部干扰靠近电缆时，通常会同时影响 A、B 两根线，这类同时出现在两根线上的干扰称为共模干扰。RS485 接收器关心的是两者之间的差分电压，所以两根线受到的干扰越接近，接收端越容易将其抵消。两根线彼此缠绕、距离保持接近，也能减少电缆自己向外辐射的干扰。这正是 RS485 差分通信更适合使用双绞线，而不是两根分开走的普通单芯线的原因。

采购时，先看这 4 项

这里有一个容易踩的坑：线更粗，不代表它天然更适合通信。更粗的铜线主要降低直流电阻；RS485 的长线稳定性还取决于特性阻抗、电容、绞距、终端和拓扑。采购时不要只问“几平方”，同时确认它是不是用于 RS485 / 120 Ω 通信的双绞线。

屏蔽线要不要买

普通室内、远离强电的短线项目，非屏蔽双绞线通常就够用。靠近变频器、电机、接触器，或线缆需要和动力线长距离并行时，屏蔽双绞线更值得考虑。

屏蔽层不是接上就万事大吉。它的接地方式要跟随设备手册和现场 EMC 规范；随意把两端接到不同电位的地，反而可能引入新的问题。拿不准时，先按系统集成商或设备厂商给出的接地方案执行。

下单前，用这句话核对

可以把需求写得很具体：

用于 RS485 半双工通信的 1 对 双绞线，标称 120 Ω，铜导体，优先 22–24 AWG，并按现场干扰和敷设环境确认是否需要屏蔽及相应外皮等级。

还应避开铜包铝等非纯铜导体。它们在低成本短线场景看起来能用，但电阻、机械强度和长期稳定性往往不如纯铜通信电缆。

工业 RS485 电缆常见 120 Ω、22–24 AWG 的组合；双绞线如何抑制共模干扰，以及终端电阻为何常用 120 Ω，可参考 Texas Instruments 的 RS-485 Design Guide 和 Analog Devices 的 RS485 布线指南。

支线多长才算短

支线指从主干拐到设备接口的那一小段线。越短越好，但它没有一个放之四海而皆准的长度；收发器的边沿速度、波特率和现场干扰都会改变答案。

现场不方便查芯片参数、也没有测量条件时，可以先拿这张表做施工尺度：

表里的数字是保守目标，不是 RS485 标准划下的硬边界。已有项目即使支线更长，只要一直稳定，也不必为了“看起来标准”立刻拆线；先记录错误率，等扩容或提速时再评估更划算。

接线箱应该怎样使用

接线箱可以用，而且常常很有必要。它更像是主干的接力点，不该变成把线路向四周发散的“分叉中心”。

让主干进箱后继续走向下一段，再用很短的线连接附近设备。这样既方便维护，也不会把一条总线拆成多条长距离分支。

箱内这几件小事很值得做好：

• A/B 线使用统一颜色和标识。
• 进线、出线和设备短支线分别贴标签。
• 屏蔽层连接方式遵循项目电气规范。
• 端子排避免松动和多股导线直接叠压。
• 预留图纸，标明主干方向和两个物理末端。

终端电阻应该放在哪里

手拉手结构只有两个物理末端，终端电阻的位置也就很清楚：主干起点和终点各 1 个，中间设备不启用。

星型结构的问题之一，就是它存在多个分支末端。给每个分支都安装 120 Ω 电阻会造成过重负载；只在其中两个分支安装，又无法同时匹配其他分支。因此，不能通过“多装几个终端电阻”把一个长距离星型网络变成理想总线。

关于终端电阻的适用条件、安装和万用表检查，可阅读：为什么 120 Ω 终端电阻对 RS485 通信至关重要？

想知道支线为什么会惹麻烦？

支线是主干上的一个“岔口”。信号进了岔口，到设备端又折回来；如果这个来回相对收发器的信号边沿已经不算短，主干上的其他设备就可能看到台阶、振铃或二次跳变。

工程上会用收发器上升时间和电缆传播速度估算支线长度。不同器件、不同资料对单程和往返的定义略有差异，真要计算时，以所用收发器的应用指南为准。

Texas Instruments 给出的常见保守形式为：

LSTUB ≤ 0.1 × tr × v × c

其中，tr 是驱动器上升时间，v 是电缆相对光速的传播系数，c 是光速。边沿越快，允许的支线就越短；所以支线长度不能只看波特率。

没有条件计算和测量时，记住一件事就够了：选慢边沿工业收发器、把支线做短、让主干连续。它们通常比复杂计算更先帮你避开问题。

接入 ThingsCloud 后怎样判断问题在哪一层

DTU 或网关接入 ThingsCloud 后，设备消息调试里的原始 HEX 消息能帮你把故障范围再缩小一层：

• 多台设备同时超时：优先检查公共主干、网关接口、终端和供电。
• 只有某一分支设备超时：优先检查该分支的长度、接头、地址和设备供电。
• 降低波特率后明显改善：拓扑、线缆或信号反射问题的可能性较高。
• 回复完整但属性没有更新：问题更可能位于寄存器、数据类型或字节序配置。

日志能帮助定位，但不会替你把线接好。先让 RS485 在本地稳定运行，再把轮询、属性转换、告警和自动化加上去，后面的配置会顺畅得多。

交付前，用这张表过一遍

总结

手拉手接线不是为了让线路“看上去更规范”。它让信号只走一条清晰主干，也让终端、排查和后续扩容都有明确落点。星型网络里的长分支越多、速率越高，回波问题就越容易冒出来。

把主干一次接清、支线尽量做短、终端只留在两个物理末端，再把地址和串口参数记录下来。做到这几步，现场大多数 RS485 接线问题都有清楚的检查入口。
