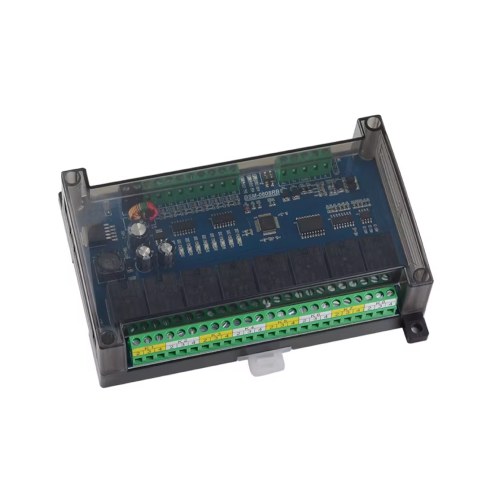

BSM-0808RB 是一款工业级 IO 扩展 Modbus 模块，集成 8 路开关量输入和 8 路继电器输出，支持 RS232/RS485 双串口通信，兼容 Modbus RTU 协议，广泛应用于工业自动化控制、远程开关控制、数据采集等场景。
产品特点
- 8入8出设计：8 路开关量输入 + 8 路继电器输出，满足常见控制需求
- 双串口通信：同时支持 RS232 和 RS485 接口，灵活适配不同场景
- Modbus协议：标准 Modbus RTU 协议，兼容各类 PLC、触摸屏、工控机
- 继电器输出：继电器触点输出，可直接控制 220V 负载
- 光电隔离：输入输出光电隔离，抗干扰能力强
- 导轨安装：标准 DIN35mm 导轨安装，工业级设计
技术参数
| 参数 | 规格 |
|---|---|
| 型号 | BSM-0808RB |
| 开关量输入 | 8 路 DI（干接点/湿接点） |
| 继电器输出 | 8 路 DO（常开触点） |
| 通信接口 | RS232 + RS485 |
| 通信协议 | Modbus RTU |
| 波特率 | 2400-115200bps 可配置 |
| 节点地址 | 1-247 可设置 |
| 继电器容量 | 10A/250VAC 或 10A/30VDC |
| 隔离方式 | 光电隔离 |
| 供电电压 | DC 9-30V |
| 功耗 | <2W |
| 安装方式 | DIN35mm 导轨安装 |
| 工作温度 | -20℃ ~ +70℃ |
规格选型
| 型号 | 输入 | 输出 | 模拟量 |
|---|---|---|---|
| BSM-0404RB | 4路DI | 4路DO | - |
| BSM-0808RB | 8路DI | 8路DO | - |
| BSM-1600RB | 16路DI | 0路 | - |
| BSM-0016RB | 0路 | 16路DO | - |
| BSM-0410RB | 4路DI | 10路DO | - |
| BSM-0816RB | 8路DI | 16路DO | - |
| BSM-1616RB | 16路DI | 16路DO | - |
| BSM-0420AD | 4路DI | 4路DO | 2路AI + 2路AO |
| BSM-0808AD | 8路DI | 8路DO | 2路AI + 2路AO |
应用场景
- 工业自动化：生产线设备控制、机床控制
- 智能楼宇：照明控制、空调控制、门禁控制
- 农业大棚：风机控制、水帘控制、灌溉控制
- 环境监测：传感器数据采集、设备联动控制
- 能源管理：配电柜远程控制、能耗监测
- 物联网项目：配合 DTU/RTU 实现远程控制
ThingsCloud 接入方案
BSM-0808RB 可通过多种方式接入 ThingsCloud 云平台：
方案一：通过 RTU 接入
- BSM-0808RB 通过 RS485 连接 ThingsCloud RTU
- RTU 通过 4G 网络连接云平台
- 云平台下发 Modbus 指令控制继电器
方案二：通过边缘网关接入
- BSM-0808RB 通过 RS485 连接边缘计算网关
- 网关运行 ThingsCloud SDK，协议转换后上云
- 实现本地控制和云端控制双模式
控制指令示例
# 读取8路输入状态
01 02 00 00 00 08 [CRC]
# 控制第1路继电器闭合
01 05 00 00 FF 00 [CRC]
# 控制第1路继电器断开
01 05 00 00 00 00 [CRC]
接线说明
电源接线
- VCC：DC 9-30V 正极
- GND：电源负极
RS485 接线
- A+：RS485 A+
- B-：RS485 B-
RS232 接线
- TX：发送
- RX：接收
- GND：地线
开关量输入
- DI1-DI8：开关量输入端子
- COM：输入公共端
继电器输出
- NO1-NO8：继电器常开触点
- COM1-COM8：继电器公共端
